¿Cuál es la diferencia entre el divisor de voltaje resistivo y el divisor de voltaje capacitivo?

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2022-08-01      Origen:Sitio

¿Cuál es la diferencia entre el divisor de voltaje resistivo y el divisor de voltaje capacitivo?

Divisor de voltaje resistivo

La resistencia interna del divisor de resistencia de alto voltaje es la resistencia pura, con estructura simple, uso conveniente, alta precisión y buena estabilidad, y se usa ampliamente. El divisor de voltaje resistivo no es adecuado para medir un mayor voltaje de CA, ya que está relacionado con el error, es decir, la influencia del terreno en la capacitancia parásita del lado de alto voltaje. Después del análisis matemático, el error está relacionado con ωRC. La R es mayor, el ωRC y el error serán mayores, y la frecuencia es mayor, el error también será mayor, por lo que no es adecuado para la medición de alto voltaje de CA.

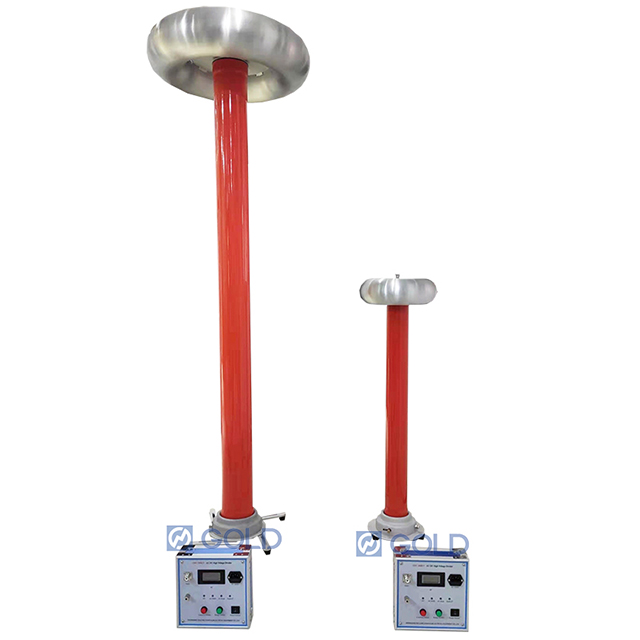

Divisor de voltaje capacitivo

El divisor de voltaje capacitivo de alto voltaje tiene un mayor voltaje de soporte que los divisores de voltaje resistivo ordinarios y no es fácil de descomponer. Generalmente se usa para medir el alto voltaje de CA. Sin embargo, debido a que el valor de tiempo de respuesta de su efecto de respuesta de frecuencia es mayor que el del divisor de voltaje resistivo, se usa menos que el divisor de voltaje resistivo en la medición del voltaje del impulso. Para la medición del voltaje de impulso ultra alto, el divisor de voltaje resistivo-capacidad a menudo se usa para medir el voltaje del impulso. El dispositivo de resonancia en serie se utilizará para la prueba de voltaje de soporte de CA de alto voltaje, luego el divisor de voltaje capacitivo se utilizará en la resonancia de la serie. Después de que resuena con el reactor, generará un alto voltaje, lo que puede llevar a cabo una prueba de voltaje de soporte de CA de alto voltaje en equipos de alto voltaje.


La diferencia entre el divisor de voltaje capacitivo y el divisor de voltaje resistivo es que el divisor de voltaje capacitivo tiene una fuerte capacidad anti-interferencia. El divisor de voltaje capacitivo es un dispositivo de divisor de voltaje de blindaje equipotencial capacitivo tipo dispositivo de medición de alto voltaje. Se utiliza principalmente para pulso alto de voltaje, rayo alto voltaje, medición de alta voltaje de frecuencia de potencia.

La desventaja es que el divisor de voltaje capacitivo es fácil de dañar por los golpes, no es fácil de transportar y el costo es más alto que el del divisor de voltaje resistivo.
