Operación del purificador de aceite del transformador

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2022-01-18      Origen:Sitio

Operación del purificador de aceite del transformador


El purificador de aceite de transformador de alta presión de alto vacío ZJA se utiliza principalmente para purificar transformadores, eliminar agua, gas y partículas mecánicas en aceite de transformador. Además, también puede bombear el gas no corrosivo en el recipiente, el volumen del contenedor es ≤50 M3, el contenido de aceite Ransformer del contenedor puede ser de 10 ppm, y el aceite de ransformer y el contenido de gases son 10% o menos , y el purificador purificado purificado puede purificar el purificador de aceite de transformador ZJA.. La potencia de operancia es de 230V, 60Hz, 3, 4 cables / 5Wires.

Si hay otras fuentes de alimentación, póngase en contacto con nosotros Personalización

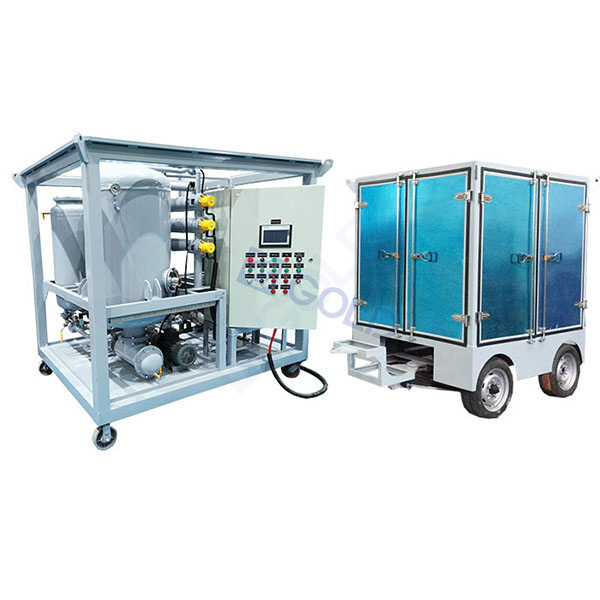

Operación del purificador de aceite del transformador de alta presión de alto vacío ZJA


Consejos importantes

Durante el uso, debido a la vibración, los pernos de conexión de la columna de unión se aflojarán fácilmente. Por lo tanto, después de 600 horas o después de que se ejecute la máquina, el usuario debe apretar todos los folletos, de lo contrario, la junta se perderá, por lo que el aparato se dañará fácilmente, como un motor, calentador y similares. Por favor observe.

Componentes eléctricos operativos basados ​​en el panel de control 3.8


1. Flujo de trabajo preparatorio:

1.1 Instalación: estabilice el dispositivo en la superficie horizontal.

1.2 Conexo de alimentación de conexión:

1.2.1 se refiere al valor actual nominal de la máquina, use100a oConexión de cobre Cable de remachamiento cerrado 5 o 5 * 16mm2.

1.2.2 Conecte la alimentación y la máquina con una fuente de 4 hilos de 3 frases.

1.2.3 Fije todas las columnas de unión en el gabinete de control eléctrico.

1.2.4 Bomba de vacío giratoria, bomba de raíz y bomba de transporte de aceite (si no puede girar con la mano, ejecute la prueba de la fuente de alimentación).

1.2.5 Ejemplos de electricidad e inspección: conecte el interruptor de encendido, conecte el interruptor de aire, marque la luz \"Error de orden de la etapa \". Significa que a menudo está trabajando cuando la iluminación está cerrada, y viceversa.

1.2.6 Correcto: apague la alimentación y ajuste los dos cables cuando el orden esté incorrecto.


2. Operación del filtro de aceite del transformador (MANUAL):

Establezca el interruptor giratorio \"Manual / Auto \" en la posición \"Manual \", presione el interruptor de botón \"start \\". Para obtener información sobre la operación manual / automática, consulte la figura correcta.

2.1 Estado de la entrada de la válvula de entrada y el intercambio de exportación:

A INK OUT: V1.1, V5.2 Abrir, V1.2, V5.1 Cerrar; B está fuera, v1.2, v5.1 se abre; v1.1, v5.2 está cerrado.

2.2 Iniciar la bomba de vacío:

Primero verifique el nivel de la bomba de vacío, debe estar entre dos escala (o en la mitad de la línea)

Imprenta \"Inicio de la bomba de vacíoBotón \", luego presione \"La bomba de vacío se detieneBotón \", repita tres veces para observar el rendimiento de operación de la bomba de vacío. La bomba de vacío debe funcionar sin problemas. Cuando funciona la bomba de vacío, la bomba de vacío de arranque está activada, una vez que la bomba de vacío deja de funcionar, se cerrará.

2.3 Inicie la bomba de la raíz:

Primero verifique el nivel del tanque de combustible y la bomba de la raíz del tanque. Asegúrese de que el nivel esté entre dos escalas (u observe la parte intermedia del espejo de observación); En segundo lugar, cuando el indicador de vacío se muestra en el valor inferior a 4500PA, presione el botón \"Start Root BOUP \", luego presione \"Detener la raíz bomba \"botón. Repetido tres veces; Finalmente, siga el rendimiento de funcionamiento de la bomba de raíces y asegúrese de que esté completamente ejecutado. Cuando la bomba de la raíz está funcionando, el indicador de la bomba de la raíz de arranque está activada.

2.4 Abra la válvula de entrada y exportación:

Cuando el valor de la pantalla es inferior a 100 PA, la válvula V1.1 y V5.2 se abre dependiendo de la conexión de la tubería (configurando A como entrada y BA como una salida.



Nota: Operación de la válvula:Cuando la manija se gira en el sentido de las agujas del reloj, gire hacia la izquierda; el eje es paralelo a la posición de la manija, el canal está completamente abierto; El mango es perpendicular a la posición del eje, el canal está completamente cerrado. T.Siguió la operación de la válvula descrita con esto. Por favor, consulte la foto de la válvula, vea la derecha:

2.5 Iniciar la bomba de exportación de aceite:

Cuando el nivel de aceite en la cámara de separación al vacío se eleva hasta la mitad del espejo, presione el botón \"bomba de aceite\", luego presione el botón \"tope de la bomba de aceite\", y observe las características de operación del aceite tres veces , exige que la bomba de aceite se ejecute sin problemas. Cuando la bomba de aceite está funcionando, se iluminará el indicador de la bomba de combustible. Ajuste el \\"potenciómetro \" para cambiar la frecuencia del inversor de la bomba de aceite, que se requiere entre 15-25 Hz. Consulte el potenciómetro para ajustar la foto, ver a la derecha.


2.6 Equilibrar el nivel de líquido en la cámara de separación de vacío.

Para observar el nivel de líquido de la cámara de separación al vacío, se ajusta la frecuencia del transductor de la bomba de salida de aceite, y se prefiere que el aceite de salida sea ligeramente mayor que la frecuencia del aceite de salida.

2.7 CALENTADOR DE INICIO

Apagar la perilla del calentador (la posición cerrada de la perilla dual es en el sentido de las agujas del reloj, la posición de parada está en sentido contrario a las agujas del reloj; La posición de cierre de la perilla de tres es más cercana o en sentido antihorario, la posición de parada está en una dirección vertical).

2.8 Ajuste de la temperatura de aceite no tratada

La temperatura del filtro se ajusta por referencia a la descripción utilizada para usar el controlador de temperatura. Se recomienda ajustar la temperatura de parada a 60 ° C, la temperatura del retraso a 4 ° C.

2.9 Recolección de muestras de aceite:

Después de que la temperatura sea de hasta 60 ° C, el ciclo se filtra 3-5 veces, recoja las muestras de aceite de la válvula de muestreo hasta que el índice químico físico del transformador tratado esté calificado.

2.10Máquina de operación normal de la válvula

Simbolizar

Modo abierto y cerrado A exterior B

MODO ABIERTO Y CERRAR

Fuera

V1.1.

Abierto

cierre

V1.2

cierre

Abierto

V2.1.

cierre

cierre

V4.1.

cierre

cierre

V4.2.

cierre

cierre

V4.3.

Abierto

Abierto

V4.4

Abierto

Abierto

V4.5.

cierre

cierre

V4.6

cierre

cierre

V5.1.

cierre

Abierto

V5.2.

Abierto

cierre

V5.3.

cierre

cierre

V5.4

cierre

cierre

3. Máquina normalmente cerrada operación (manual):

Desconexión del calentador Àclase Entrada de la válvula de aceite V1.1 5 minutos, bomba de la raíz à detener la bomba de vacío en la parada de aceite de salida de la bomba de salida de la separación de vacío interior All Transformer Aceite se entrega a la válvula de aceite Cerca de la válvula de aceite V5.2à Desconectar el interruptor de encendido. Desconecte el interruptor de alimentación

4. Operación de parada de emergencia de la máquina:

Presione el botón de parada de emergencia para desconectar la fuente de alimentación.


Si tiene alguna pregunta sobre la operación del purificador del transformador, no dude en ponerse en contacto con nosotros!
