GDRZ-903
GOLD
9030849000
GDRZ-903

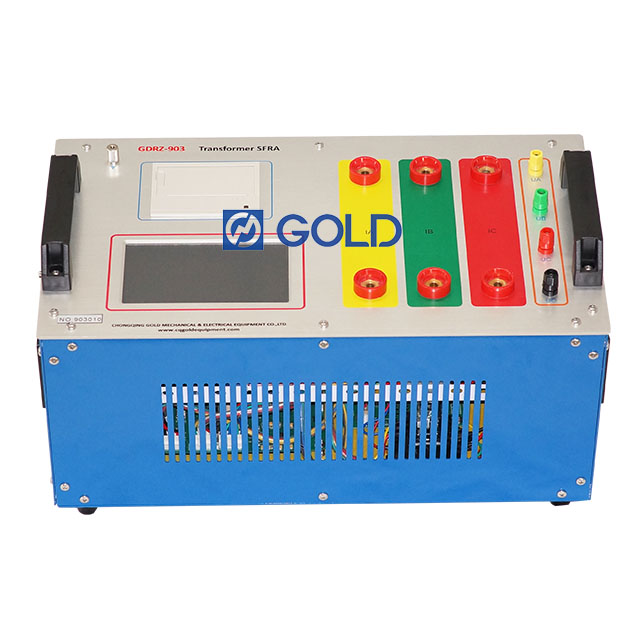

Analizador de respuesta de frecuencia de escaneo de transformadores
Función
Dos métodos de prueba: Método de análisis de respuesta de frecuencia de escaneo y Método de impedancia de bajo voltaje y cortocircuito.
Siga los dos estándares de prueba internacional: IEC60076-18-2012 e IEC60076-5-2006
Usar la tecnología avanzada de DDS;
Utilice un diseño de microprocesador avanzado y de alta velocidad;
Use chips publicitario de 16 bits;
El uso de una pantalla táctil LCD de siete pulgadas puede ajustar el brillo;
Usando la impresora caliente, puede ajustar la impresora de la impresora;
Puede almacenar 120 grupos de datos FRA, cincuenta grupos de datos de LME y 30 grupos de datos de SCI. Estos datos se pueden leer en la pantalla actual o cargarse en la PC;
Usando el software de PC, podemos cargar datos, probar, analizar datos, imprimir datos o crear documentos de Word;
Use USB2.0 para conectarse al dispositivo
Especificación
Respuesta de frecuencia de escaneo método | ||
| Dos modos de escaneo diferentes | ||
| 1 | Escaneo lineal | 10Hz-1MHz, intervalo de 0.5kHz, 2000 puntos; 100Hz-2MHz, intervalo de 0.5kHz, 2000 puntos; 10Hz-1MHz, intervalo de 0.25 kHz, 4000 puntos (PC disponibles) 100kHz-2MHz, Intervalo de 0,25 kHz, 4000 puntos (PC disponibles) Puede establecer puntos de frecuencia, intervalo y escaneo (PC disponible) |
| 2 | Parte de escaneo | 10Hz-100Hz, intervalo 1Hz, 90 puntos; 100Hz-1KHz, intervalo 5Hz, 180 puntos 1kHz -10kHz, intervalo 50Hz, 180 puntos 10kHz-100kHz, intervalo 0.2kHz, 450 puntos 100kHz -300kHz, intervalo 0.5kHz, 400 puntos 300kHz -1000kHz, intervalo 1kHz, 700 puntos |
| 3 | Rango de prueba | (-100dB) - (+20dB) |
| 4 | Precisión de las pruebas | (-80dB) - (+20dB) 0.2db (-100dB)-(-80dB) 1.0dB 1.0dB |
| 5 | Precisión de la frecuencia | <0.01 % |
| 6 | Impedancia de entrada de señal | > 1mΩ |
| 7 | Impedancia de salida de señal | 50Ω |
| 8 | Tasa de repetición de prueba | 99.5 % |
Impedancia de circuito corto y impedancia de CA de rotor del generador | ||
| 1 | Intercambiar impedancia | 0-999.999Ω0.2 % ± 2 dígitos |
| 2 | voltaje de corriente alterna | 0-600V 0.2 % ± 2 números de dígitos |
| 3 | C.A. | 0-120A 0.2 % ± 2 números de dígitos |
| 4 | Fuerza activa | Tablero COS> 0.1 0.5 % ± 2 dígitos cos a <0.1 1.0 % ± 2 dígitos |
5 | reacción | 0.2 % ± 2 dígitos |
| 6 | frecuencia | 45 ~ 65Hz 0.1 % |
Accesorios
