GDJF-4

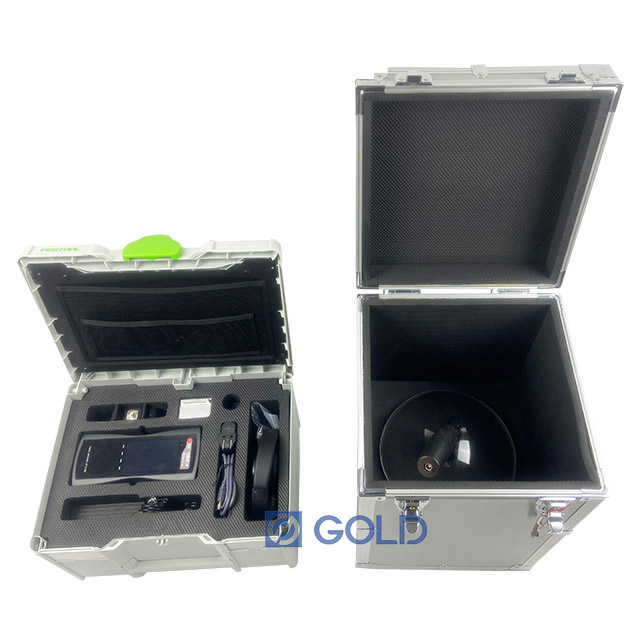

Detector de PD de descarga portátil (Con modo de descarga)
La parte delantera de la máquina grande está equipada con sensores ultrasónicos no contactos y sensores de TEV construidos. Sin sensores externos, se puede lograr cierta descarga de gabinetes de interruptor de alto voltaje. Si es necesario detectar partes del transformador, SIG, viaducto, cable y otros dispositivos, solo necesita conectar el sensor especial correspondiente a través del puerto de extensión del sensor en la parte inferior del host. El host puede cambiar automáticamente el modo de medición de acuerdo con diferentes sensores. Se puede referir un sensor que se puede conectar al producto a la parte opcional de la Tabla 1 en la lista de configuración del producto.
tabla 1
1. Función
1) Configure diferentes sensores para lograr la detección de descarga parcial de casi todos los equipos eléctricos de alto voltaje;
2) Proporcione formas de onda de dominio de tiempo, PRPD, PRP y otros modos de emisión para lograr el análisis de diferentes tipos de emisiones.
3) la interfaz humana humana -interfaz promueve la gestión de datos de diferentes dispositivos;
4) El sensor ultrasónico construido y el voltaje de conexión a tierra transitorio (en adelante los sensores de TEV) se pueden conectar a sensores especiales (como transformadores, SIG, SIG, cables superior, cables, etc.);
5) Usando métodos de detección no invasivos, no es necesario apagar la fuente de alimentación durante el proceso de prueba, no se requieren otras fuentes de alto voltaje, lo cual es más conveniente de usar que el detector de descarga de piezas de pulso tradicional;
6) El rango de ancho de banda de prueba es de 30 kHz-2.0 GHz, que es adecuado para el principio de detección de varias bandas de frecuencia;
2. Aplicación
Generación de energía y empresas de generación de energía.
sistema ferroviario.
Sistema de energía en la industria petroquímica.
Prueba de aire.
Detección automática
3. Índice técnico
Medición de TEV | Ae Medición | ||
Rango de medición | 0-60 dbmv | Rango de medición | -6dbμV -68dBμV |
resolver | 1dB | resolver | 1dB |
preciso | ± 1dB | preciso | ± 1dB |
El pulso más grande de cada ciclo | 1400 | Rango de frecuencia | 20-200 kHz |
Banda de medición | 3-100MHz | ||
AA Medición | Medición de UHF | ||
Rango de medición | -6dBμV-68DBμV | Frecuencia de detección | 300-2000MHz |
resolver | 1dB | Rango de medición | 0-60 dbmv |
preciso | ± 1dB | Sensibilidad | <1dbm |
Frecuencia central del sensor | 40 kHz | Banda de frecuencia de sensor | 300-2000MHz |
Medición de HFCT | |
Impedancia de transmisión del sensor | 5 mv/mA |
Frecuencia de detección | 1-30MHz |
Sensibilidad | ≤50pc |
hardware | |
壳 | Músculo abdominal |
Pantalla | Pantalla LCD RGB de 4.0 pulgadas, resolución 800*480 |
Precisión del muestreo | 12 bits |
Modo sincrónico | Sincronización interna, sincronización externa |
Conector | Interfaz USB (también entrada de cargador) Jack de auriculares de sonido de 3,5 mm tres dimensiones Interfaz de entrada del sensor externo Wifi |
auricular | 8Ω mínimo |
tarjeta SD | Configuración estándar 16G -64G |
Batería integrada | Batería de litio de 3.7V/5000 mAh |
Horas de trabajo | Alrededor de 6 horas |
cargador | AC 90-264V o DC 5V |
