Español
 |
| Cantidad: | |
|---|---|
Gdyj-502a
CHONGQING GOLD
9030849000

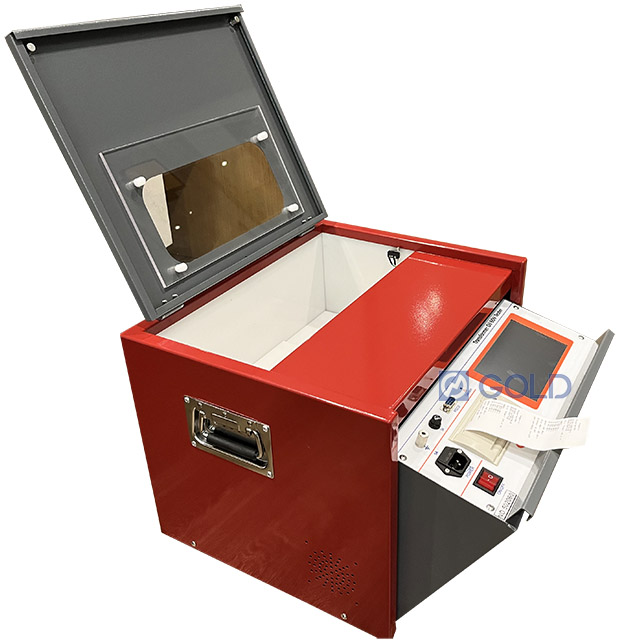

Gdyj-502a Equipo de prueba BDV de aceite dieléctrico de 80kV Equipo de aislamiento de aceite BDV Kit de prueba BDV
1. Propósito de prueba
La prueba de voltaje de desglose de aceite (BDV) de transformador (aislante) es uno de los elementos principales en la prueba de aceite del transformador.
El aceite del transformador desempeña el papel del aislamiento y el enfriamiento, y debe tener una cierta resistencia de aislamiento eléctrico durante la operación. Para garantizar la operación segura y confiable del transformador, además de tomar medidas de protección para el aceite del transformador en funcionamiento para evitar su envejecimiento prematuro, También debemos realizar pruebas de muestra de aceite regularmente para conocer el estado de la calidad del aceite en funcionamiento. Para los transformadores recién instalados, las muestras de aceite también se tomarán para la prueba antes de que los nuevos transformadores se pongan en funcionamiento.
2. ¿Qué factores están relacionados con el voltaje de descomposición del aceite aislante?
La resistencia dieléctrica del aceite aislante (también conocido como voltaje de descomposición o voltaje de resistencia) no solo está relacionada con el clima seco y húmedo, sino que también se relaciona con la temperatura del aceite aislante durante la prueba y la presión atmosférica del entorno de prueba.
1) Cuando la temperatura está por debajo de 25 ℃, el aceite aislante se emulsiona debido a la humedad contenida en el aceite, por lo que el voltaje de descomposición del aceite disminuye con la disminución de la temperatura.
2) Sin embargo, cuando la temperatura es inferior a 0 ℃, ya que toda el agua en el aceite aislante se descompone en hielo, el voltaje de descomposición del aceite se incrementará.
3) En general, el voltaje de descomposición es el más alto cuando la temperatura del aceite es 65 ~ 80 ℃, porque el agua en el aceite del transformador se disuelve en el aceite en el estado molecular. Si la temperatura excede los 80 ℃, el voltaje de ruptura comienza a caer nuevamente. Esto se debe a que la energía de movimiento de las moléculas polares, como las partículas de contaminación suspendidas en el aceite, se acelera, lo que aumenta la probabilidad de descomposición en el aceite.
Además, el voltaje de descomposición del aceite aislante también está relacionado con la presión atmosférica del entorno de prueba. Cuando aumenta la presión atmosférica, la resistencia al aislamiento también aumenta.
3. Índice técnico del kit de pruebas BDV de aceite aislante GDYJ-502A
| 1 | Tensión de salida | 0-80KV |
| 2 | Tasa de aumento de voltaje | 0.5kV/s ± 5%, 2kV/s ± 5%, 3kV/s ± 5%, 5kV/s ± 5% |
| 3 | Estándares de prueba | IEC60156, IS6792, BS5874, ASTM D1816, ASTM D877 |
| 4 | Max. Tiempos de prueba | 9 |
| 5 | REVISAR TIEMPO | 0-999S |
| 6 | Tiempo de espera | 0-999S |
| 7 | Precisión de la medición | ± (1.5% de escala completa + 2 dígitos) |
| 8 | Rango de medición de temperatura del aceite | 0 ° C a 70 ° C, o mejor |
| 9 | Almacenamiento de datos | 100 grupos |
Pantalla táctil de 7 pulgadas, toda la selección se puede hacer por panel táctil
También con micro-imprinter y puede almacenar datos de 100 grupos, los datos de prueba también se pueden cargar en PC y emitir el informe de Word automáticamente;
Es multifuncional, estable, buena repetibilidad y fácil para operar.
