La computadora GDJB-PC6 controla el probador sucesor de protección de seis fases

Prueba de prueba eléctrica GDJB-PC GM Prueba de prueba de inyección III Conjunto

Compartir con:

Prueba de prueba eléctrica GDJB-PC GM Prueba de prueba de inyección III Conjunto

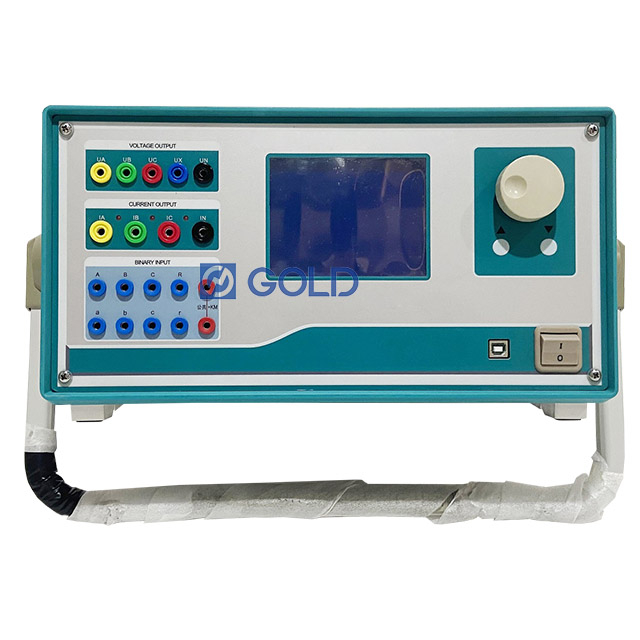

GDJB-PC Universal Tripcession Protection Protectric Tester El conjunto de pruebas de inyección de segundo nivel se utiliza para la prueba del sistema de retransmisión de protección de tercera etapa / 3 fases.
La salida estándar del voltaje y la corriente de 3 etapas.
La salida de corriente de fase paralela (valor válido) es 0-120A.

Estado de Disponibilidad:

Cantidad:


Preguntar Añadir al carrito

Modelo: GDJB-PC
Marca del producto: GOLD
Código De Producto: GDJB-PC

Descripción del producto

GDJB-PC

Conjunto de prueba de inyección de prueba de protección eléctrica GM III

Probador de protección de relevos

Tres probador de protección eléctrica sucesiva

Introducción

El conjunto de pruebas de inyección de segundo nivel de segundo nivel GDJB-PC Universal se usa en el relé en el sistema de protección de retransmisión. Al mismo tiempo, se puede considerar como una fuente general de voltaje de CA/CC de tres fases o fuente de corriente.
Prueba de prueba de protección eléctrica GDJB-PC GM Se utiliza el conjunto de pruebas de inyección III se utiliza para la retención de protección de prueba basada en las operaciones de voltaje y corriente.
Las funciones principales del probador incluyen la calibración de voltaje y el relé de operación de corriente, la inspección del circuito secundario, el valor de viaje de la prueba del interruptor del circuito, la medición del tiempo de la apertura y el cierre del interruptor del circuito, y así sucesivamente.
Salida estándar de la etapa de voltaje 4 y la corriente de las etapas 3
Puede combinar fácilmente varias corrientes o voltajes y tener una variedad de experimentos de protección. Cada etapa de la salida de voltaje es de 120 V, y la corriente paralela total es de 120a. La cuarta fase UX tiene muchas funciones, que se pueden establecer en 4 tipos de 4 tipos de voltaje o voltaje de verificación sincrónico, o emitir cualquier voltaje cualquier valor
Este es un equipo de bajo costo, operación simple y de rendimiento confiable para la prueba de circuito secundario.

Especificación

No haga.	proyecto			Especificación
Salida de corriente de CA (AC)
1	Precisión				0.5 billones
2	Salida de corriente de fase (valor válido)				0 ~ 40a
3	Tres salida de corriente de fase paralela (valor válido)				0 ~ 12a
4	El valor actual de la fase ha sido inadecuado durante mucho tiempo (valor efectivo)				10 A
5	Potencia máxima de salida de la corriente de fase				420VA
6	Tres potencia máxima de corriente de fase paralela				900VA
7	Tres horas de trabajo máximas de corriente de fase paralela				10s
8	Rango de frecuencia (onda básica)				20 ~ 1000Hz
9	Frecuencia armoniosa				1 ~ 20 veces
Salida de DC (DC)
1	Precisión		0.5 billones
2	Salida de corriente		0 ~ ± 10 a/cada etapa 0 ~ ± 30 a/paralelo cada tres
3	Salida máxima del voltaje de carga		20V
Salida de voltaje alternativa
1	Precisión		0.5 billones
2	Salida de voltaje de fase (RMS)		0 ~ 120V
3	Salida de voltaje de cable (RMS)		0 ~ 240V
4	Salida de la fuente de alimentación de voltaje de fase/voltaje de alambre		80VA/100VA
5	Rango de frecuencia (onda básica)		20 ~ 1000Hz
6	Frecuencia armoniosa		1 ~ 20 veces
Salida de voltaje directo
1	Precisión		0.5 billones
2	Amplitud de salida de voltaje de fase		0 ~ +160V
3	Amplitud de salida de voltaje de cable		0 ~ + 320V
4	Salida de la fuente de alimentación de voltaje de fase/voltaje de alambre		70VA/140VA
Cantidad del cambio y medición del tiempo
1	INPUTA DE PARAMETER DE CAMBIO	7 métodos; Contacto aéreo: 1 ~ 20MA, 24V Visita de contacto de poder: "0 ": 0～ +6V; "1 ":+11 V ~ +250V
2	Salida del parámetro de conmutación	2 parejas corriente continua:220V/0.2a; cometer:220V/0.5a
3	Medición de tiempo	Rango de medición: 0.1 ms ～ 9999S / 0.1MS
