VLF serie

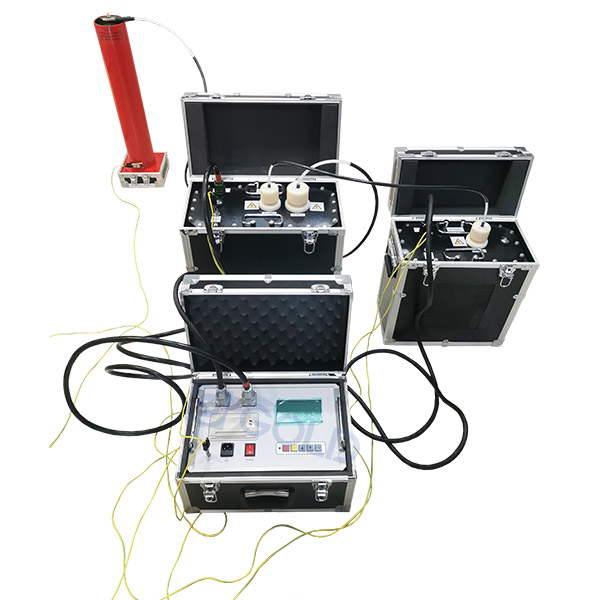

0.02Hz 30kV, 50kV, 60kV, 80kV Cable de alimentación de muy baja frecuencia VLF CA HIPOT
introducir
Probador de VLF Es para diseño y fabricación Equipo electronico La frecuencia es muy baja Realización de la prueba de voltaje.
Las frecuencias muy bajas para resistir las pruebas de voltaje son esencialmente el método de reemplazo de la frecuencia de potencia para resistir las pruebas de voltaje. Es mucho más pequeño, más ligero y portátil que la frecuencia de la fuente de alimentación. Resulta que en países extranjeros y en el extranjero, la tolerancia a la frecuencia ultra baja de 0.1Hz para las pruebas de voltaje puede reemplazar la frecuencia de la fuente de alimentación para resistir las pruebas de voltaje.
Se puede aplicar a 10kV, 35kV, 300MW Máquina de calentamiento, transformador de potencia de 10kV, 35kV, cable de alimentación y otros equipos eléctricos
Scaracterística
Salida de voltaje máximo: consulte la tabla a continuación;
Frecuencia de salida: 0.1Hz, 0.05Hz, 0.02Hz;
Precisión de medición: 2.5 %;
Error de pico de voltaje positivo y negativo <2.5 % RDG+0.3 % FS;
Distorsión de forma de onda de voltaje: <3 %;
Error de medición de resistencia a aislamiento: <2.5 %;
Error de medición de corriente de fuga: <2.5 %;
Potencia: AC220V ± 10 %, 50Hz/60Hz;
Temperatura ambiental: 0 ~ 50 ° C;
Humedad: ≤85 % HR;
Modelo | Voltaje/corriente nominal | Transporte de carga capacidad | Wir confuciano eléctrico |
30 | 30kV/20MA (cima) | 0.1Hz, ≤0.5 µF ~ 1.1 µF | 5A |
0.05Hz, ≤0.5 µF ~ 2.2 µF | |||
0.02Hz, ≤0.5 µF ~ 5.5 µF | |||
50 | 50kV/30 mA (cima) | 0.1Hz, ≤0.5 µF ~ 1.1 µF | 7A |
0.05Hz, ≤0.5 µF ~ 2.2 µF | |||
0.02Hz, ≤0.5 µF ~ 5.5 µF | |||
60 | 60kV/30 mA (cima) | 0.1Hz, ≤0.5 µF | 9A |
0.05Hz, ≤0.5 µF ~ 1 µF | |||
0.02Hz, ≤0.5 µF ~ 2.5 µF | |||
80 | 80kV/30 mA (cima) | 0.1Hz, ≤0.5 µF | 12A |
0.05Hz, ≤0.5 µF ~ 1 µF | |||
0.02Hz, ≤0.5 µF ~ 2.5 µF |
advertir
Al probar la prueba de cable de 10kV, Se recomienda probar primero. El voltaje debe ser de 18 kV, la frecuencia debe ser de 0.1Hz (recomendado), 0.05Hz (recomendación), 0.02 h (el proceso de voltaje es lento), 0.01Hz (el proceso de mejora es muy lento, 10-40 minutos, adecuado para más que 10 kilómetros) esencia La capacidad de carga mencionada manualmente es el valor teórico, y la longitud del cable de 10 kV puede alcanzar 3-20 kilómetros.
Al probar la prueba de cable de 35 kV, Se recomienda probar primero. El voltaje se establece en 60 kV (requisitos generales) -78 kV (de acuerdo con las reglas requeridas), establece la frecuencia en 0.1Hz (recomendado), 0.05Hz (recomendado), 0.02Hz (proceso de refuerzo lento) y 0.01Hz (el proceso de mejora (el proceso de mejora es muy lento lento muy lento muy lento, el proceso es muy lento., 10-40 minutos, adecuado para cables de más de 10 kilómetros). La capacidad de carga anterior del manual es el valor teórico, y la longitud del cable de 35 kV puede alcanzar 3-15 kilómetros.
rasgo
Datos actuales 和 La forma de onda se puede probar directamente en el lado de alta presión, por lo que los datos son reales y precisos.
Protección de voltaje: si la configuración de la salida que excede el voltaje es limitada, el instrumento se cerrará para protegerse; el tiempo de conducción es inferior a 15 ms;
Flujo excesivo Protección: es una protección dual de alto y bajo voltaje, que se puede apagar con precisión de acuerdo con el valor establecido del lado de alto voltaje; si la corriente en el lado de bajo voltaje excede la corriente nominal, el instrumento estará protegido por el cierre, y el tiempo de conducción será inferior a 15 ms;
El aumento de voltaje en el diseño proporciona una resistencia de protección de salida de alto voltaje, que elimina las necesidades de otras resistencias de protección en la conexión externa;
Debido a los resultados de los circuitos de control de retroalimentación negativa de alto voltaje y bajo voltaje de retroalimentación negativa, la salida no tiene un condensador para aumentar el alto efecto;
Los componentes de control de alto voltaje adoptan una innovadora unidad de interruptor de HV de control óptico, y las medidas de control son precisas, seguras y confiables.
Use el sistema de operación modular de software modular de la interfaz de máquina de color, más preciso e intuitivo;
Campo de trabajo
Accesorios
