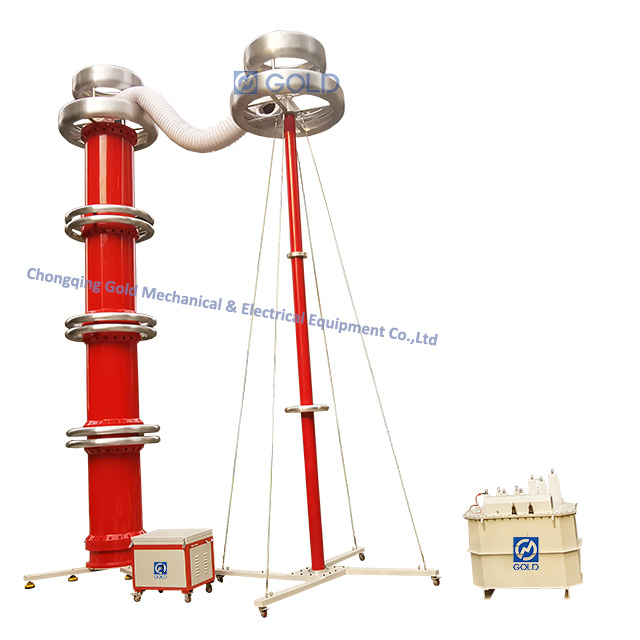

Sistema de prueba de HIPOT AC de la serie de pruebas de rodamiento de HV y SIG SwitchGear
1. El componente principal de GDXZ Sistema de prueba de resonancia de intercambio (por ejemplo: 2800kva, 700kV)
2. índice técnico
(1) La capacidad nominal: 2800kva (Puede personalizar la capacidad de diferentes calificaciones de acuerdo con los requisitos del cliente)
(2) Voltaje nominal: 700kV (Puede personalizar el voltaje de diferentes clasificaciones de acuerdo con los requisitos del cliente)
(3) Corriente de calificación: 4a
(4) Precisión de medición: Valor válido 1.5 Categoría
(5) Frecuencia de trabajo: 30-300Hz
(6) Forma de onda de salida: onda sinusoidal
(7) Factor de calidad: Equipo en sí Q≥ 30 (F = 45Hz)
(8) Velocidad de distorsión de forma de onda: tasa de distorsión de la forma de onda del voltaje de salida ≤1 %
(9) Ingrese la fuente de alimentación: 380V, 50/60Hz. (O de acuerdo con los requisitos del cliente).
(10) Horas de trabajo: bajo la carga nominal, permita el trabajo continuo durante 60 minutos; sobretensión 1.1 veces y 1 minuto
(11) Aumento de la temperatura: después de correr continuamente continuamente bajo la carga nominal de 60 minutos, la temperatura aumenta ≤65k
(12) Función de protección: sobretensión, sobre corriente, inicio cero, trastornos del sistema y otras funciones de protección.
(13) Temperatura ambiental: -20 ℃ -55 ℃
(14) Humedad relativa: ≤90 % Rh
(15) Altura: ≤2000 metros
3. Determinar la capacidad
Design 4 reactores, un solo reactor es de 700kVA/175kV/4A/1240H. La capacidad total es de 2800 kVA.
El CA está sujeto a pruebas de voltaje de 500 kV y SIG, equipos de conmutación y otros equipos de subestación. La frecuencia de prueba es de 30-300Hz y condensadores ≤0.017UF. El voltaje de prueba no excede los 700 kV, y el tiempo de prueba es de 1 minuto.
Use cuatro reactores en serie (factor 1.2), luego use l = 124*4*1.2 = 595h, y luego:
Frecuencia de prueba: f = 1/2π√lc = 1/(2*3.14*√595*0.017*10-6) = 50Hz
Corriente de prueba: i = 2πfcu test = 2π*50*0.017*10-6*660*103 = 3.6a
La capacidad del dispositivo se establece en 2800kVA/700kV, dividida en 4 reactores, y un solo reactor es de 700kVA/175kV/4A/124H. El uso de reactores en serie puede cumplir con los requisitos de prueba de los productos de prueba.
4. ¿Qué debemos notar antes de que lo hagamos? Prueba de resonancia de la serie SIG?
GIS AC también se llama prueba de resonancia de la serie GIS. Después de instalar el dispositivo SIG y la depuración en la escena, se requiere la prueba de voltaje. Es necesario verificar si el rendimiento de aislamiento de toda la instalación está completo. El análisis y la verificación si hay varios peligros ocultos que los SIG fallarán, y el uso de SIG no funcionará correctamente.
1) El objeto de prueba debe instalarse completamente, la densidad nominal se expande y la prueba de voltaje resonante uniforme solo se puede realizar después de la prueba de gas y la medición de la medición de la humedad del gas.
2) Antes de la prueba de voltaje, se debe medir la resistencia del aislamiento del producto de prueba.
3) Antes de la prueba de voltaje, el segundo devanado de todos los transformadores de corriente en el SIG debe ser cortado y conectado a tierra.
4) Antes de la prueba de voltaje, el cable de alto voltaje, la línea de alto voltaje, el transformador de potencia y el transformador de voltaje electromagnético deben ser aislamiento (si la fuente de alimentación se usa con frecuencia, el transformador de voltaje electromagnético no causará saturación magnética después de que se calcule la frecuencia. , y puede ser causado por el cálculo de la frecuencia. Magnéticamente saturado, y también se puede usar con el circuito principal para soportar la prueba de voltaje), detención de rayos y brecha protectora de chispa.
5) Pruebe si cada parte del circuito principal SIG puede soportar el voltaje.
