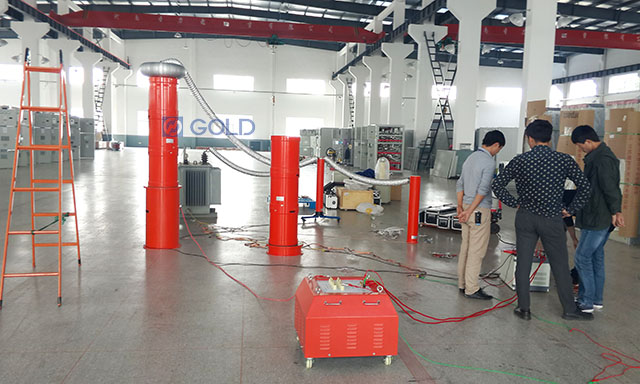

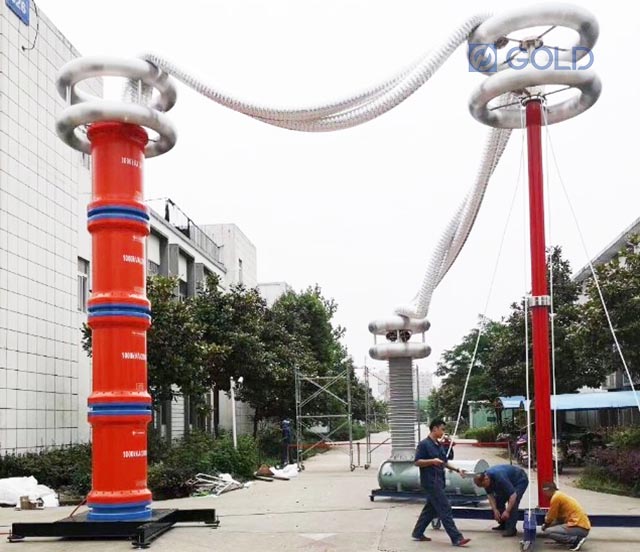

Sistema de prueba de resonancia de CA Serie de frecuencia higable
¿Cuál es el sistema de prueba de resonancia de CA?
El sistema de prueba de resonancia de CA de la serie de frecuencia variable se compone principalmente de controlar la fuente de alimentación, transformadores estimulantes, reactores de alto voltaje, separadores de alto voltaje, etc. El sistema de prueba de resonancia de CA de frecuencia variable utiliza el principio de resonancia de series, utiliza transformadores estimulantes para estimular una serie de circuitos de resonancia, ajusta la frecuencia de salida del controlador de conversión de frecuencia y permite la inductancia circulante l y el producto de prueba C de la serie C. La resonancia la resonancia de la resonancia. El voltaje se agrega al producto de prueba en el voltaje.
El sistema de prueba de resonancia de CA de la serie de frecuencia de frecuencia variable se usa ampliamente en potencia, metalurgia, petróleo, química y otras industrias. Es adecuado para la transferencia y las pruebas preventivas de muestras de prueba de condensador de alto voltaje de alta capacidad.
El voltaje de prueba (KV) y la capacidad (KVA) se pueden personalizar de acuerdo con los requisitos del objeto de prueba o el cliente.
Objetos de prueba y requisitos de prueba (por ejemplo: 216kva/216kv)
1) La CA está sujeta a la prueba de voltaje de GIS de 220 kV, la frecuencia de prueba es de 30-300Hz, el voltaje de prueba no excede los 216 kV y el tiempo de prueba es de 1 minuto.
2) La CA está sujeta a la prueba de voltaje del interruptor de 35 kV, la frecuencia de prueba es de 30-300Hz, el voltaje de prueba no excede los 95 kV y el tiempo de prueba es de 1 minuto.
3) Cable de 35 kV/300 mm2 1 km de ac. Con prueba de voltaje, condensador ≤0.1945UF, la frecuencia de prueba es de 30-300Hz, el voltaje de prueba es de 52 kV y el tiempo de prueba es de 5 minutos.
4) Cable de 10 kV/300 mm2 2.5 km de CA de CA con prueba de voltaje, capacitancia ≤0.94UF, frecuencia de prueba 30-300Hz, voltaje de prueba 22kV, tiempo de prueba durante 5 minutos.
5) Los transformadores de 110kV/63000kVA CA totalmente aislados para resistir pruebas de voltaje, condensadores ≤0.02UF, frecuencia de prueba 45-65Hz, voltaje de prueba 160kV, tiempo de prueba durante 1 minuto.
6) El CA se prueba por el voltaje de 110kV/630 mm2 cables 0.1 km, condensadores ≤0.0201UF, frecuencia de prueba 30-300Hz, voltaje de prueba 128 kV y tiempo de prueba de 60 minutos.
Principales índices y funciones técnicas (Por ejemplo: 216kva/216kv)
La capacidad nominal: 216kva;
Potencia de entrada: fase única 220 o tres fases 380V, 50Hz;
Voltaje nominal: 36kv; 72kV; 216kv
Corriente de calificación: 6a; 3a; 1a
Frecuencia de trabajo: 30-300Hz;
Forma de onda de salida: onda sinusoidal
Velocidad de distorsión de forma de onda: tasa de distorsión de la forma de onda del voltaje de salida ≤1 %;
Tiempo de trabajo: permitido durante 60 minutos en una carga de riesgo; el voltaje excede 1.1 veces durante 1 minuto;
Temperatura de crecimiento: después de 60 minutos que se ejecuta continuamente bajo la carga nominal, la temperatura aumenta a ≤65k;
Factor de calidad: Equipo en sí Q≥30 (F = 45Hz);
Función de protección: pruebe la corriente del producto, la protección de la sobretensión y la memoria flash (para obtener más información, consulte la parte de la fuente de alimentación de frecuencia variable);
Precisión de medición: el valor efectivo del sistema 1.5.
Componente principal
Fuente de alimentación de control de alimentación
Transformador de emoción
reactor
Separador de voltaje del condensador
Condensadores de compensación (opcional)
Caso
Principal función técnica
1) El dispositivo tiene una función protectora, como sobretensión, sobrecorriente, arranque de posición cero y sistemas causados por el sistema. Puede configurar los valores de protección de voltaje y exceso de corriente de acuerdo con las necesidades del usuario, y la operación de protección del flashover del producto de prueba se puede registrar bajo la condición de la memoria flash, y el valor de voltaje de registro se puede registrar para el análisis experimental.
2) Fácil de usar en el sitio.
3) El dispositivo tiene tres modos de trabajo: modo automático, modo manual, ajuste automático y modo de mejora manual; es conveniente usar al usuario para seleccionar de manera flexible y mejorar la velocidad de prueba de acuerdo con las condiciones del sitio web.
4) Puede almacenar e imprimir datos en diferentes ubicaciones, y el número de datos que se almacena es un número, lo cual es conveniente para los usuarios para identificar y buscar.
5) Cuando el dispositivo se escanea automáticamente, el punto de partida de la frecuencia se puede establecer en el rango especificado a voluntad, y la dirección del escaneo se puede seleccionar hacia arriba o hacia abajo. Al mismo tiempo, una gran pantalla LCD muestra la curva de escaneo, que es conveniente para que los usuarios comprendan intuitivamente si encontrar el punto de resonancia.
6) Use la tecnología de la plataforma DSP para aumentar o reducir las funciones y actualizaciones de acuerdo con las necesidades del usuario, y la interfaz de intercambio de máquinas de hombre es más fácil de usar.
7) La capacidad de suministro de energía requerida se reduce considerablemente. La serie de la fuente de alimentación de resonancia utiliza reactores y condensadores de resonancia para resonancia para generar alto voltaje y gran corriente. En todo el sistema, la fuente de alimentación solo necesita proporcionar parte del consumo de energía en el sistema, por lo que la fuente de alimentación requerida para la prueba es solo 1/Q de la capacidad de prueba.
8) El peso y el volumen del equipo se reducen considerablemente. En la serie de equipos de resonancia, se omiten el regulador voluminoso de alta potencia y los transformadores de prueba de frecuencia de alta potencia ordinaria. La fuente de alimentación de resonancia solo requiere 1/Q de la capacidad de prueba, lo que reduce en gran medida el sistema de peso y volumen. Por lo general, es un 1/10-1/30 de equipo de prueba común.
9) Mejorar efectivamente la forma de onda de voltaje de salida. La fuente de alimentación resonante es un circuito de filtro resonante que puede mejorar la distorsión de la forma de onda del voltaje de salida, obtener una buena forma de onda sinusoidal y evitar efectivamente el colapso incorrecto a través del pico armónico a través del pico armónico.
10) Evite grandes puntos finales de combustión de combustión corta de circuito corto. En la serie de resonancia en la serie, cuando la debilidad del aislamiento del producto de prueba se descompone, el circuito trastorna inmediatamente el circuito y la corriente del anillo cae rápidamente a 1/Q de la corriente de prueba normal. Si la resonancia paralela tradicional o el transformador de prueba se usa para resistir las pruebas de voltaje, la corriente de descomposición se incrementará inmediatamente en docenas de veces. En comparación con los dos, la corriente de circuito corto y la corriente de bloqueo son cientos de veces. La resonancia candidata puede encontrar efectivamente la debilidad del aislamiento, y no tiene que preocuparse por el gran punto de tomografía de quema de corriente corta cortocircuitar.
11) No habrá sobretensión de recuperación. Cuando la muestra se descompone, el alto voltaje desaparece inmediatamente debido a la pérdida de condiciones de resonancia. El arco se dispara inmediatamente y el proceso de recuperación de voltaje de recuperación es muy largo, y es fácil desconectar el voltaje de memoria flash nuevamente antes de llegar. Este proceso es un proceso de acumulación de energía intermitente. Este es un largo período de tiempo y no ha restaurado la sobrevoltaje.
