Recordadora de señal de potencia GDBL-601 para pruebas características integrales del generador de potencia

Recordadora de señal de potencia GDBL-601 para pruebas características integrales del generador de potencia

La grabadora de señal de alimentación GDBL-601 puede hacer las siguientes pruebas para el motor (generador de energía):

1) Prueba de no carga,

2) Prueba de cortocircuito,

3) Prueba de respuesta de paso de excitación de motor,

4) Prueba de desexcitación excitatoria motora,

5) prueba característica de voltaje de frecuencia del sistema de excitación

6) Prueba de rechazo de carga del motor,

7) Prueba de conexión sincrónica de cuadrícula,

8) Prueba de impedancia de AC del rotor del generador

9)  Prueba de operación del factor de potencia líder del generador

10) otros

Características de la grabadora de señal de alimentación GDBL-601

1) El instrumento tiene potentes componentes de software que permiten a los usuarios realizar un análisis gráfico, operaciones de combinación, cálculo de valor efectivo, cálculo de potencia de CA, análisis de simetría trifásica, análisis de espectro, análisis armónico, análisis de correlación de curvas, edición gráfica y dibujo de diagrama de fasor a través de los componentes del software.

2) Los resultados experimentales de datos y análisis pueden generar informes de prueba de Word/Excel, y las imágenes JPG también se pueden generar y exportar a través del software para facilitar a los usuarios realizar un análisis en profundidad y el procesamiento de resultados experimentales.

3) El registrador de señal de alimentación GDBL-601 tiene 12 canales entradas analógicas, 12 canales entradas de conmutación activa y 3  Las señales de salida de los canales, con una frecuencia de muestreo máxima de hasta 100kHz, que básicamente pueden cumplir con los requisitos de registro de señal transitoria de varias pruebas en el sistema de energía. Y todos los canales de simulación se aislan entre sí para evitar los problemas de conexión de diferentes puntos potenciales en el experimento, lo que puede causar fallas en el sistema probado.

Índice técnico

1) Hay una muestra de voltaje/corriente de 12 canales.  El rango analógico incluye -10V ~ 10V, -200V ~ 200V, -400V ~ 400V y -20MA ~ 20MA. Los usuarios pueden cambiar el rango de entrada desde el software. También hay un canal -100mV ~ 100mV que permite la señal de entrada inferior a 10V.

2) Los errores asegurados de voltaje y rango de entrada de corriente son los siguientes:

3) Hay 12 canales contactos húmedos de entrada de señal binaria. El voltaje de entrada válido y permitido es DC12-200V.

9) Fuente de alimentación AC 220V 10% 45Hz-65Hz.

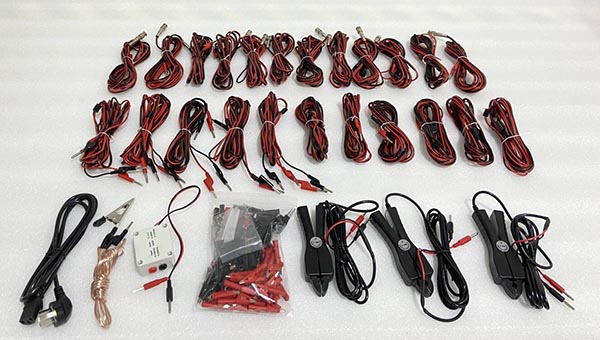

Accesorios para la grabadora de señal de alimentación GDBL-601
