GDGK-307
CHONGQING GOLD
9030849000
GDGK-307 Equipo de prueba de analizador de circuitos CBA para pruebas de interruptor SIG

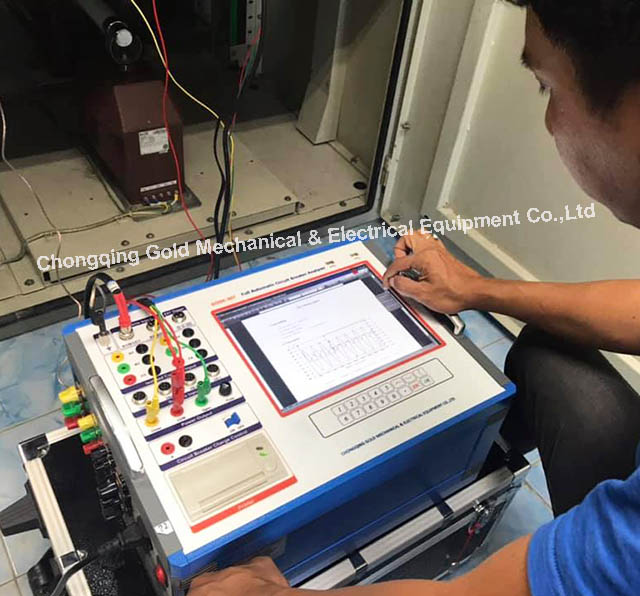

Analizador de circuito de circuito uso en el sitio

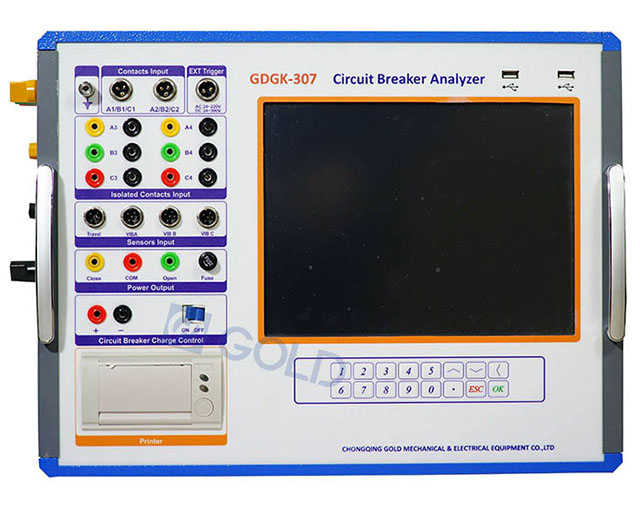

Panel de equipos de prueba de interruptores de circuito
¿Por qué necesitamos usar nuestro GDGK-307 para pruebas de características mecánicas de los interruptores de circuitos?
En algunas áreas, los defectos mecánicos en los interruptores de circuitos de alto voltaje han superado los defectos de aislamiento, convirtiéndose en el factor principal que causa la falla del interruptor del circuito y afectando el funcionamiento seguro de la red eléctrica. Use nuestro GDGK-307 para pruebas características mecánicas. Este es un elemento de prueba común en la prueba de interrupción de energía de rutina de los interruptores de circuitos de alto voltaje, con el objetivo de verificar si el mecanismo operativo del interruptor de circuito está en buen rendimiento.
Aplicaciones
El equipo de prueba del analizador de interruptores GDGK-307 se utiliza para probar, analizar y evaluar los interruptores de circuitos del sistema de alimentación, las características mecánicas de los interruptores de carga y los interruptores aislados y otros interruptores de alto voltaje de CA, resistencia a los contacto, contactos de arco y características de vibración, etc.
Los elementos principales de prueba se pueden realizar mediante analizador de interruptores de circuito GDGK-307
1. Tiempo de cierre, tiempo de apertura, tiempo extendido entre postes, tiempo extendido entre unidades de un poste, rebotes, etc.
2. Velocidad de cierre, velocidad de apertura y prueba de velocidad promedio del disyuntor
3. Medición de la autorización entre contactos abiertos, sobre viajes, viajes por encima y viajes totales.
4. Curva de hora de corriente de la bobina de cierre, curva de hora de corriente de la bobina de apertura y la prueba de corriente de bobina máxima.
5. Pruebe la curva de tiempo de viaje, la curva de tiempo de velocidad y la curva de tiempo de aceleración
6. Medición del valor de resistencia previa a la inserción y el tiempo de ión previo a la inserción
7. Medición de resistencia de contacto estática o dinámica.
8. Curva y longitud de tiempo de resistencia dinámica para la medición de contactos de arco
9. Medición de la curva de resistencia dinámica de la fractura del interruptor de circuito
10. Prueba de vibración, incluida la adquisición de la curva de huellas digitales de vibración, la gestión y la coincidencia automática de la curva de huellas digitales de vibración.
11. Co-T1-Co, O-T-Co-T1-Co, prueba de verificación de secuencia operativa con clasificación CO.
12 Medición del tiempo de CO (tiempo abierto) y tiempo OC (tiempo de cierre de apertura)
13. Tiempo de cierre de contacto de grafito, tiempo de apertura, medición de la curva de resistencia dinámica.
14. Medición del tiempo de cierre, tiempo de apertura, velocidad rígida de apertura/cierre, sincronización de los viajes de cierre y apertura, rebote y tiempo de cortocircuito de metal del disyuntor de doble conexión a tierra de 3 canales (Opcional).
Índice técnico principal
| Tiempo de la operación del contacto principal | 0-15000 ms |
| Resistencia de contacto estático | 0-2000uOHM |
| Medición de resistencia dinámica | 0-100mohm |
| Movimiento/velocidad | 0-20m/s |
| Tiempo de carga y corriente de motor | 0-100 y 0-20a |
| Tiempo de operación de contactos auxiliares | 0-15000 ms |
| Forma de onda de corriente de bobina | Sí |
| Voltaje de primer viaje | 30V DC |
| Liberación de subvoltaje | Sí |
| Fuente de alimentación | 220V ± 10%, 50/60Hz |
| Otras funciones personalizadas |
| 1. Ambos lados conectados a tierra (doble terreno) |
| 2. Controlado por PC: la unidad de control con el software apropiado para controlar el analizador de interruptores de circuito GDGK-307 y el análisis de datos de prueba posterior a la prueba |
