GDGK-307
CHONGQING GOLD
9030849000
Analizador de interruptores de interruptores de interruptor de alto voltaje GDGK-307 con doble tierra

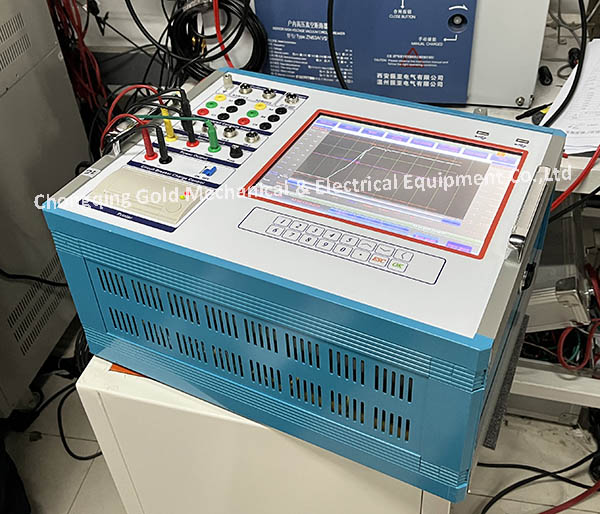

Apariencia del analizador de interruptores de circuito
Menú con interfaz de prueba de doble tierra
Con el desarrollo de la sociedad, las personas tienen requisitos cada vez más altos para la seguridad y la confiabilidad de la electricidad. Los interruptores de circuitos de alto voltaje son responsables de las tareas duales de control y protección en los sistemas de energía, y su rendimiento está directamente relacionado con el funcionamiento seguro del sistema de energía. Los parámetros característicos mecánicos son uno de los parámetros importantes para juzgar el rendimiento de los interruptores de circuitos.
El analizador de interruptores GDGK-307 de nuestra compañía puede medir con precisión los parámetros característicos dinámicos mecánicos de los interruptores de circuitos de alto voltaje sin aceite, altos de aceite, vacío, SF6 y otros interruptores de circuitos de alto voltaje de varios niveles de voltaje.
Ventajas
--- Analizador de interruptores de circuito de interruptor de alto voltaje GDGK-307 con doble tierra
3 canales de doble tierra (6 canales pueden ser personalización): las características mecánicas de los electrodomésticos compuestos SIG y los interruptores de circuitos de alto voltaje se pueden medir sin abrir el interruptor de conexión a tierra de la tabla de interruptor de voltaje ultra alta.
12 canales de entrada de medición de tiempo, tres de los cuales admiten contactos de resistencia y contactos de tiempo al mismo tiempo, 6 canales de entrada de fractura completamente aislada, que pueden detectar fracturas de series de 4 niveles al mismo tiempo.
Computadora incrustada
El analizador de interruptores de circuito GDGK-307 integra la función de probador de resistencia de contacto 100A para ayudar a los clientes a reducir la inversión repetida.
Evaluación automática del estado del interruptor del circuito basado en los resultados de las pruebas.
Puede generar automáticamente documentos de Word para facilitar el análisis de datos de los clientes.
También puede controlar nuestro analizador de interruptores de circuito GDGK-307 por su computadora (necesita personalización).
Artículos de prueba principales
--- Analizador de interruptores de circuito de interruptor de alto voltaje GDGK-307 con doble tierra
1) Prueba de tiempo de cierre, prueba de tiempo de apertura, prueba de tiempo entre los postes, el tiempo extendido entre unidades de un poste, rebotes, etc.
2) Prueba de velocidad de cierre, velocidad de apertura y prueba de velocidad promedio.
3) Medición de la autorización entre los contactos abiertos, sobre los viajes, los viajes por encima y los viajes totales.
4) Medición de la curva de tiempo de corriente de la bobina de cierre, la curva de tiempo de corriente de la bobina de apertura y la corriente de bobina máxima.
5) Medición de resistencia de contacto dinámico/estático.
6) Pruebe la curva de tiempo de viaje, la curva de tiempo de velocidad y la curva de tiempo de aceleración.
7) Medición del valor de resistencia previa a la inserción y el tiempo de iones previo a la inserción.
8) Medición de la curva de resistencia dinámica de la fractura del interruptor del circuito.
9) Medición de la curva de resistencia dinámica de la fractura del interruptor del circuito.
10) Prueba de vibración, incluida la adquisición de la curva de huellas digitales de vibración, la gestión y la coincidencia automática de la curva de huellas digitales de vibración.
11) CO-T1-CO, O-T-CO-T1-CO, prueba de verificación de secuencia operativa con clasificación CO.
12) Dibujar sobres para la curva de viaje de referencia y otros.
Índice técnico
--- Analizador de interruptores de circuito de interruptor de alto voltaje GDGK-307 con doble tierra
12 canales para la medición del tiempo (3 canales admite tanto el tiempo de contacto como el tiempo de contacto de resistencia, contactos aislados de 6 canales para la medición de la unidad en cascada del polo) | ||
| 1 | Medición de tiempo | Rango: 2000 ms Error: <0.1ms Resolución: 0.01 ms |
| 2 | Frecuencia de muestreo | 100-25000Hz |
| 3 | Medición de viajes según el sensor | Sensor de resistencia lineal: Rango de medición: 0 ~ 1000 mm; Resolución: 0.01 mm; Error: <0.5 mm Rango de medición: 0 ~ 300 mm; Resolución: 0.01 mm; Error: <0.5 mm Rango de medición: 0 ~ 25 mm; Resolución: 0.01 mm; Error: <0.05 mm |
Sensor de resistencia de ángulo: Rango de medición: 0 ~ 360 °; Resolución: 0.01 °; Error: <0.5 ° | ||
Sensor de aceleración: Rango de medición: 0 ~ 250 mm; Resolución: 0.1 mm; Error: <5%RDG+2D | ||
| 4 | Medición de resistencia previa a la inserción | Rango: 50 ~ 7000ohm; Error: <1%RDG+2D |
| 5 | Medición de resistencia dinámica | Corriente de prueba: 25 ~ 100a Error de medición: <1%RDG+2D |
| 6 | Medición de resistencia de contacto | Rango: 0-10mohm Error <0.5%RDG+0.05%FSRango: 0-2 MOHM; Error: <0.5%RDG+2D |
| 7 | Medición de velocidad | Escala de resistencia lineal de 1000 mm: 0 ~ 20m/s; Error: <0.5%RDG+2D (Opcional) Escala de resistencia lineal de 300 mm: 0 ~ 20m/s; Error: <0.5%RDG+2D Escala de resistencia lineal de 25 mm: 0 ~ 20m/s; Error: <0.5%RDG+2D Sensor de ángulo: 0 ~ 20m/s; Error: <0.5%RDG+2D Sensor de aceleración: 0 ~ 20m/s; Error: <5%RDG+2D |
| 8 | Medición de corriente de bobina | Rango: 0 ~ 3a ~ 30a; Resolución: 0.001a; Error: <0.01a |
| 9 | Número de bobinas de Roche para prueba de conexión a tierra dual | 3pcs, longitud 1.5m, rango de colección actual 0-50A |
| 10 | Rango de medición de tiempo de conexión a tierra dual | 20000 ms, resolución 0.01ms, error de medición máximo <0.1ms |
| 11 | Medición de vibración (opcional) | Rango: 0 ~ 5000g; Error: <5% |
| 12 | Generador de señales | Voltaje de trabajo AC220V ± 10%, voltaje de salida máxima 0-40V, rango de frecuencia 100-25000 Hz |
| 13 | Pinza de transmisión de señal | rango de relación de giro 0-50, diámetro 12 cm |
| 14 | Fuente interna de energía DC | Voltaje: 30 ~ 260V; Corriente: 0 ~ 20a.instantánea 30a, complete automáticamente la prueba de acción de bajo voltaje del interruptor de circuito y mida el valor de voltaje de acción del interruptor de circuito; Complete automáticamente la prueba de acción de bajo voltaje del interruptor de circuito. |
| 15 | Fuente de alimentación | AC220V ± 10%; 50Hz/60Hz |
| 16 | Ambiente de trabajo: temperatura | -10 ~ 50 ℃; Humedad: <90% |
Memoria de almacenamiento 8G incorporada y 2 interfaz USB para exportación de datos y conexión externa de teclado o mouse. | ||
