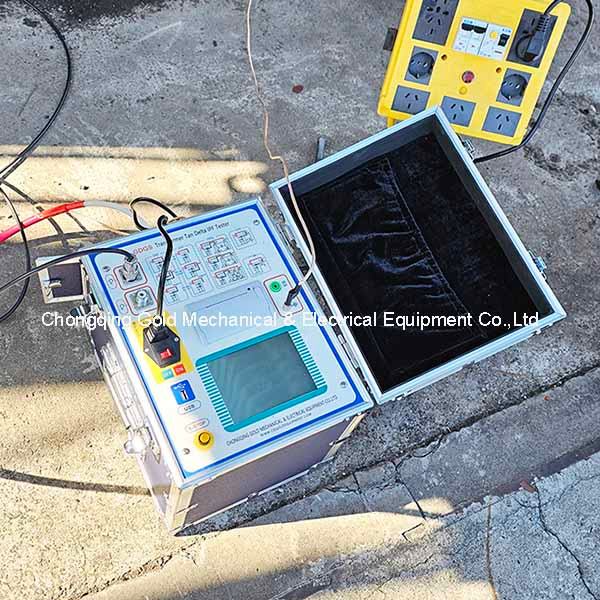

Capacitancia del transformador anti interferencia y conjunto de pruebas de factor de disipación
Introducción
El conjunto de pruebas de factor de disipación y capacitancia de transformador anti interferencia GDGS se usa para medir el delta Tan, la capacitancia y el factor de potencia del transformador u otros materiales de aislamiento.
El voltaje de salida máximo es de 10 kV. Se pueden personalizar 12kV.
Es una pantalla táctil para un funcionamiento fácil.
Se puede probar en múltiples modos. Como UST, GST, CVT, GSTG, etc.,
Índice técnico
| 1 | Anti-interferencia | Conversión de frecuencia |
| 2 | Fuente de alimentación | 220V ± 10%. (AC127V y AC110V se pueden personalizar) |
| 3 | Alto rendimiento | Salida de voltaje: 0.5kV-10kV, cada 0.1kv |
| Precisión: 2% | ||
| Corriente máxima: 200 mMA | ||
| Capacidad: 2000VA | ||
| 4 | Poder autoexcitado | AC 0V∽50V/15A. 45Hz/55Hz 47.5Hz/52.5Hz 55Hz/65Hz 57.5Hz/62.5Hz Doble frecuencia automática |
| 5 | Poder de resolución | TGδ: 0.001% CX: 0.001pf |
| 6 | Precisión | △ TGδ: ± (lectura*1.0%+0.040%). △ C x: ± (lectura*1.0%+1.00pf). |
| 7 | Rango de medición | TGδ: ilimitado |
CX: 15pf ＜ cx ＜ 300nf 10kV: CX ＜ 60 NF 5kV: CX ＜ 150 NF 1KV: CX ＜ 300 NF | ||
| Prueba CVT: CX ＜ 300 NF | ||
| 8 | Gama CVT | 10-10000 |
| 9 | Exactitud | 0.1% |
| 10 | Poder de resolución | 0.01 |
| 11 | Tamaño de la memoria | El grupo 200 admite el almacenamiento de datos de disco U |
Aviso para su uso
1. Este instrumento solo se puede usar en el equipo de apagado;
2. El instrumento está equipado con transformador subido y tenga en cuenta el aislamiento de cables de alto voltaje y seguridad personal;
3. Este instrumento será aterrizado de manera confiable;
4. Debe llevar a cabo la detección de aislamiento al equipo antes de usar este instrumento para probar el equipo;
5. Determine el nivel de equipo resistente a la presión y elija el nivel de instrumento correcto correctamente para evitar chispear a través del equipo y dañar el instrumento antes de usar este instrumento para probar el equipo;
6. Aunque el cable de alto voltaje asociado para el instrumento se ha detectado en fábrica, aún debe mantenerse lejos del cuerpo humano;
7. El voltaje de entrada debe ser AC220V ± 10%, y cualquier exceso podría afectar la precisión de la prueba; El voltaje de entrada máximo debe ser AC264V, y cualquier exceso causaría daños permanentes sin garantía; Si necesita trabajar con AC127V o AC110V, cuéntanos por adelantado.
8. La impresora tendría mermelada de papel en la impresión debido al papel de bobina suelto durante el manejo, en este momento solo necesita sacar el papel de la bobina, enrollarlo con fuerza y cargarlo nuevamente;
9. El instrumento debe mantenerse alejado de la humedad y la vibración extenuante;
10. La línea cero de salida debe estar conectada a tierra cuando el generador suministra energía, de lo contrario, se solicitará una puesta a tierra errónea.

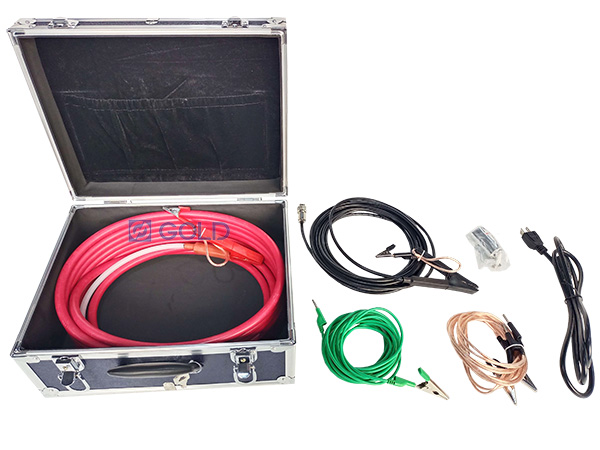

Accesorios
Socios
Contáctenos
Persona de contacto: Christine Gou
Whatsapp/wechat: +86 15123029885
Móvil: +86 15123029885
Correo electrónico: gold05@hy-industry.com
Skype: christinejinhua@outlook.com
