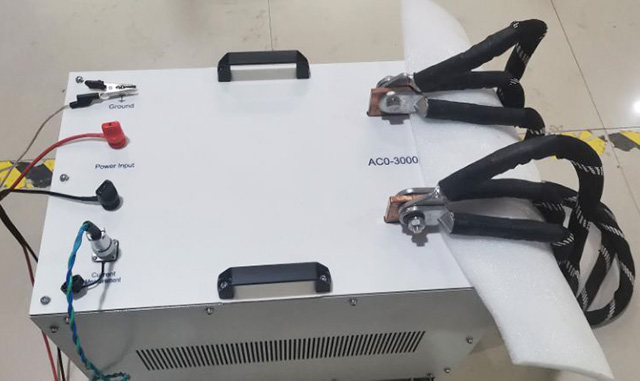

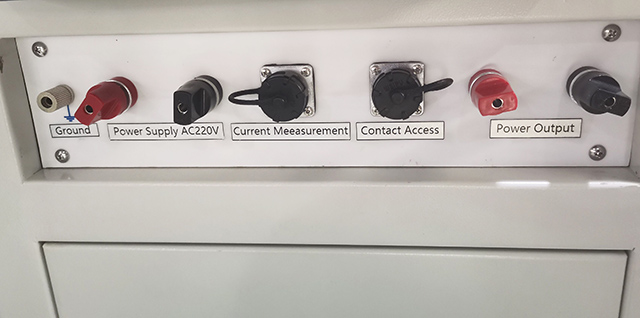

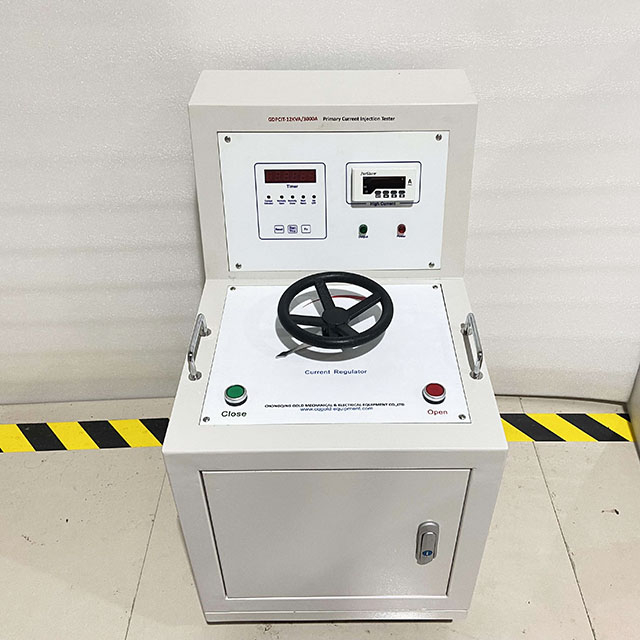

GDPCIT 500A a 15000 A Circuito de interruptores Prueba de viaje de mantenimiento Conjunto de prueba de inyección de corriente primaria
Aplicaciones de Prueba de viaje de viaje de mantenimiento del interruptor del interruptor del interruptor de GDPCIT
Las principales aplicaciones y funciones de GDPCIT son las siguientes:
1) Salida de alta corriente inyectada al circuito principal de la línea de alimentación para simular la corriente de falla. Y luego verifique si el sistema de protección será operado de acuerdo con el diseño.
2) Salida de alta corriente inyectada al transformador primario de corriente y luego mida la corriente inducida de secundaria por instrumento de medición de error para verificar el error de relación y el desplazamiento de fase de la TC.
3) Salida de alta corriente inyectada al circuito principal del disyuntor para simular la corriente nominal en primaria. Y luego verifique la estabilidad del disyuntor de acuerdo con el procedimiento de aumento de la temperatura.
4) Considerado como una fuente de alta corriente de CA en equipos de alimentación o prueba de cable.
Índice técnico
| Corriente de salida | 500A a 15000A (El precio será diferente según la corriente de salida diferente) |
| Capacidad para superar | 3kva a 40kva (El precio será diferente según la diferente capacidad de salida). |
| Fuente de alimentación | Según los requisitos del cliente. Normalmente, la corriente inferior a 2000a, la fuente de alimentación es AC220V. La corriente superior a 2000a, la fuente de alimentación es AC380V o más alta. |
La corriente se mide a partir de la secundaria del transformador de corriente que se instala en la interna del refuerzo de corriente. La unidad de visualización es un medidor de corriente de 4 y 1/2 digitalios. Error de medición máximo 0.5%RDG+5d. | |
1) La indicación del temporizador de la ejecución de la prueba es una configuración opcional. El temporizador podría personalizarse de acuerdo con el requisito del cliente de la lista de siguientes: 1) 4 Temporizador digital de 0 ~ 9999s / 0 ~ 999.9S /0~99.99s, precisión 0.5%RDG+5d. 2) 5 Temporizador digital de 0 ~ 99999s / 0 ~ 9999.9s /0~999.99s, precisión 0.2%RDG+2d. 3) 6 Temporizador digital de 0 ~ 999999s /0 ~ 99999.9S /0~9999.99s, precisión 0.1%RDG+1D. | |
Ciclo de trabajo de Conjunto de prueba de inyección de corriente primaria
El conjunto de pruebas de inyección de corriente primaria de GDPCIT está diseñado para una aplicación de inyección de corriente alta a corto plazo. No debe aplicarse para el trabajo de equipos vivos durante mucho tiempo. El ciclo de trabajo del conjunto de pruebas de inyección de corriente primaria de GDPCIT depende de la potencia de salida del conjunto de pruebas. La descripción detallada es como la Tabla 1.
Tabla 1 Ciclo de trabajo del conjunto de pruebas de inyección de corriente primaria de GDPCIT
| Estado de carga ( %de calificación) | Duración máxima de las operaciones continuas |
| 100 | 30 años |
| 85 | 90s |
| 75 | 180 |
Procedimiento de prueba
1) Verifique el conjunto de prueba de inyección actual. Confirme que la condición física del conjunto de pruebas está bien.
2) Retire los cables originales del interruptor del circuito de la muestra.
3) Conecte el cable de prueba de alta corriente al disyuntor de la muestra.
4) Conecte el contacto Aux al mostrador de la señal de parada del contador de tiempo.
5) Encienda la fuente de alimentación del conjunto de pruebas.
6) Habilite la salida de alta corriente por el interruptor de circuito del panel.
7) Ajuste la corriente de salida al valor del objeto y lea el valor actual de la operación del relé de protección actual.
8) Detenga la corriente de salida por el interruptor de circuito del panel de probador.
9) Habilite el contador de tiempo y configure la señal de parada correcta.
10) Restablecer el relé de protección actual.
11) Habilite la corriente de salida por el interruptor de circuito en el panel.
12) Disminuya la corriente de salida y lea el valor actual de la redonda de retransmisión de protección actual.
