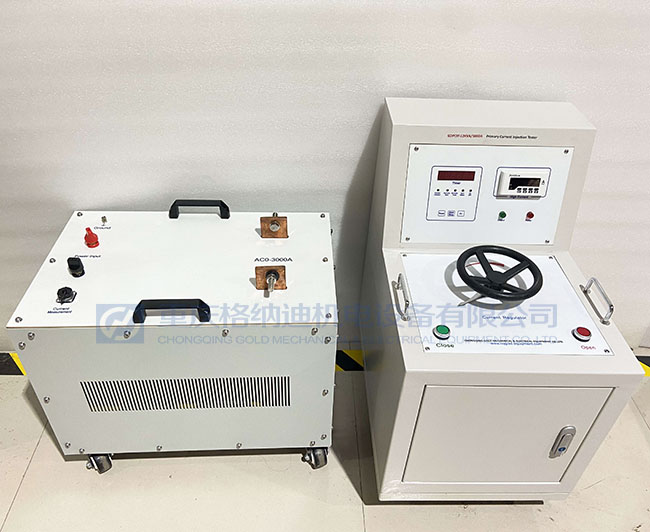

Probador de inyección de corriente primaria de GDPCIT para la prueba de tiempo de viaje del interruptor de circuito
Controlador
Refuerzo actual
Si es inferior a 2000a, se diseñará como todo en un tipo.
Aplicaciones
Las principales aplicaciones y funciones del probador de inyección de corriente primaria de GDPCIT son las siguientes:
1) Salida de alta corriente inyectada al circuito principal de la línea de alimentación para simular la corriente de falla. Y luego verifique si el sistema de protección será operado de acuerdo con el diseño
2) Alta salida de corriente inyectada al transformador primario de corriente y luego mida la corriente inducida de secundaria por instrumento de medición de error para verificar el error de relación y el desplazamiento de fase de la TC
3) Salida de alta corriente inyectada al circuito principal del disyuntor para simular la corriente nominal en primaria. Y luego verifique la estabilidad del disyuntor de acuerdo con el procedimiento de aumento de la temperatura.
4) Considerado como una fuente de alta corriente de CA en equipos de energía o prueba de cable
Índice técnico
| Fuente de alimentación | Según los requisitos del cliente. Normalmente, la corriente inferior a 2000a, la fuente de alimentación es AC220V. La corriente superior a 2000a, la fuente de alimentación es AC380V o más alta. |
| Corriente de salida | 500A-15000A |
| Capacidad de salida | 2KVA-40KVA Se puede personalizar de acuerdo con sus requisitos de las especificaciones anteriores. |
Voltaje de impedancia | 8% |
Corriente de reposo | 6% |
Distorsión actual | <5% |
La corriente se mide a partir de la secundaria del transformador de corriente que se instala en la interna del refuerzo de corriente. La unidad de visualización es un medidor de corriente de 4 y 1/2 digitalios. Error de medición máximo 0.5%RDG+5D | |
1) La indicación del temporizador de la ejecución de la prueba es una configuración opcional. El temporizador podría personalizarse de acuerdo con el requisito del cliente de la lista de siguientes: 1) 4 temporizador digital de 0 ~ 9999s / 0 ~ 999.9s /0~99.99s, precisión 0.5%RDG+5D 2) 5 temporizador digital de 0 ~ 99999s / 0 ~ 9999.9s /0~999.99s, precisión 0.2%RDG+2D 3) 6 Temporizador digital de 0 ~ 999999s /0 ~ 99999.9S /0~9999.99s, precisión 0.1%RDG+1D Temperatura de trabajo: 0 ~ 40 ℃, humedad <90% | |
Accesorios
Los accesorios estándar no incluyen cables de corriente altas. El cable de alta corriente necesita comprar por separado, el cliente también puede comprarlo en local. Cada equipo necesita dos conjuntos.
