GDVA-405
CHONGQING GOLD
9030849000

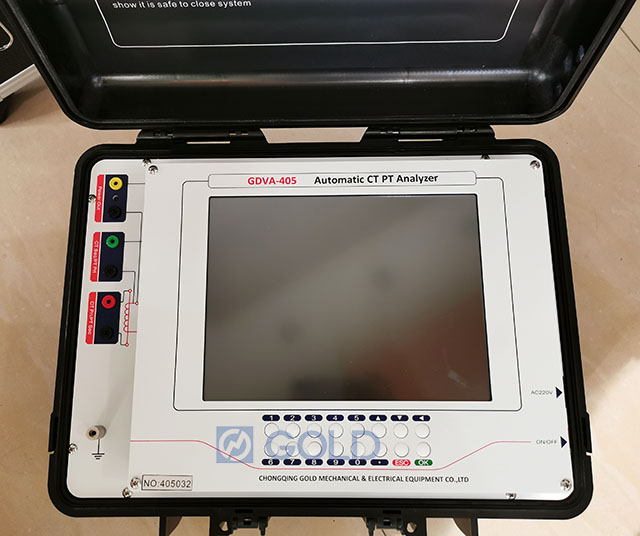

GDVA-405 Tester CT VT automático para pruebas de CT multi-tits

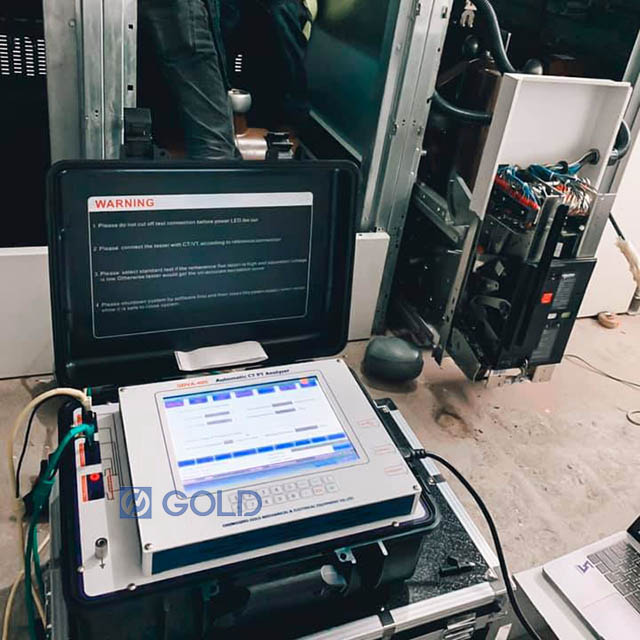

GDVA-405 Tester automático CT VT

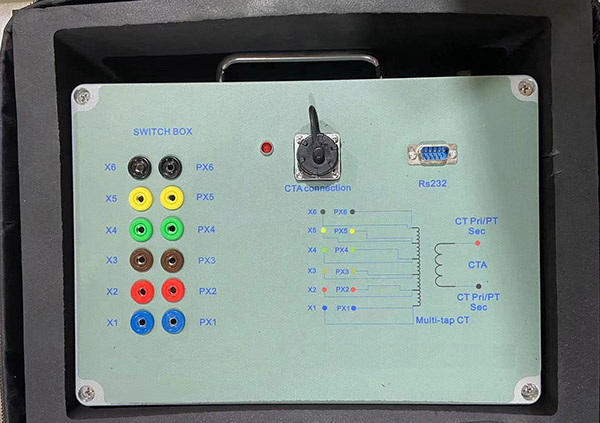

Caja de conmutación para probador GDVA-405 CT VT

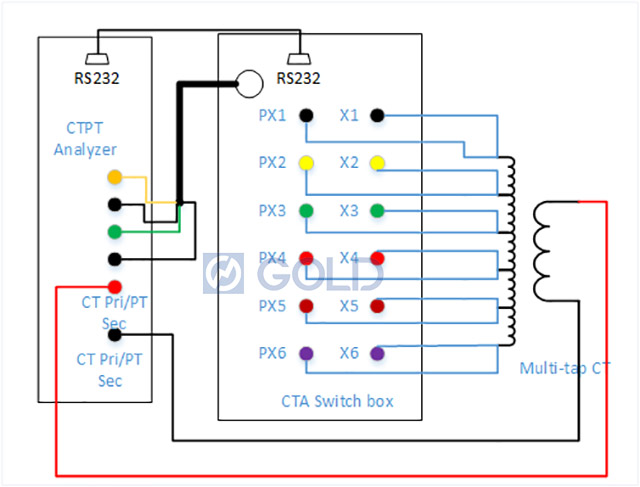

La figura es el diagrama de conexión de la prueba de CT multi-tap con el cuadro de conmutación. X1-X6 y PX1-PX5 están conectados a X1-X6 del transformador de corriente multi-tap.
Introducción
Switch Box es un accesorio opcional para el probador CT VT automático GDVA-405.
Con el cuadro de conmutación puede probar CT multi-tap en una prueba para 5 grifos CT. No es necesario probar el toque diferente uno por uno. Que puede ahorrar mucho tiempo de prueba para CT de múltiples toque
Funciones principales (con cuadro de conmutación)

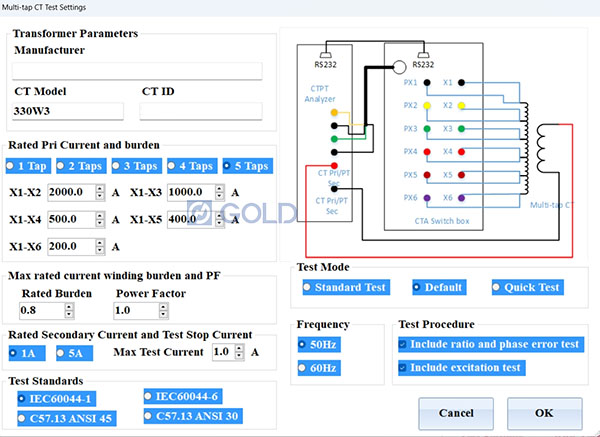

Ventana de configuración de prueba para la prueba de CT multi-tits
Las pruebas agrupadas de CT incluyen desmagnetización, puntos de rodilla, relaciones, curvas de saturación, resistencias de devanado, polaridades y desviación de fase (en todos los grifos de CTS de relación múltiple).
Pruebas de VT que incluyen desmagnetización, relación, resistencia al devanado, polaridad y desviación de fase
Realiza pruebas de carga secundaria
Tiempo de prueba reducido con medición concurrente de CTS de relación múltiple
Relación de prueba y visualización y error de fase
Verifique la marca de polaridad
Pruebe y muestre la resistencia del devanado
Prueba y muestra la carga de bucle secundario
Probar y mostrar parámetros de CT transitorios
Curva de bucle de histéresis de saturación medir y mostrar
Use el cuadro de conmutación para la prueba CT de múltiples toque. Los principales resultados de la prueba incluyen la relación de diferentes grifos, resistencia al devanado de diferentes grifos, error de relación y error de fase al grifo de corriente máxima, curva de excitación y punto de rodilla para todos los toques.
Índice técnico principal para GDVA-405 CT VT Tester
1 | Estándares de prueba | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13 |
2 | Fuente de alimentación | AC220V ± 10%, 50/60Hz ± 10%(Soporte de personalización) |
3 | Salida de voltaje | 0.1-180V (AC) |
4 | Salida de corriente | 0.001-5A (RMS) |
5 | Salida de potencia | 500VA |
6 | Max. medición de voltaje de rodilla | 60 kV |
7 | Medición actual | Rango: 0-10a (cambiar automáticamente rango en 0.1/0.4/2/10a), Error: <± 0.1%+0.01%FS |
8 | Medición de voltaje | Rango: 0-200V (cambie automáticamente el rango en 1V/10V/70V/200V). Error: <± 0.1%+0.01%FS |
9 | Rango de medición de la relación de giros | 1-35000 1-2000, error <0.05% 2000-5000, error <0.1% 5000-35000, error <0.2% |
10 | Medición de fase | Error: ± 2 minutos Resolución: 0.01min |
11 | Medición de resistencia al devanado | Rango: 0-8kΩ (cambie automáticamente el rango en 2 ohmios/20 ohm/80 ohm/800 ohm/8 kohm). Error: <0.2%RDG+0.02%FS. Resolución máxima: 0.1mΩ. |
12 | CT Carga secundaria | Rango: 0-160ohm (cambie automáticamente el rango en 2ohm/20ohm/80ohm/160ohm). Error: <0.2%RDG+0.02%FS. Resolución máxima: 0.001ohm. |
13 | PT Carga secundaria | Rango: 0-80KOHM (cambie automáticamente el rango en 800ohm/8kohm/80kohm). Error: <0.2%RDG+0.02%FS Resolución máxima: 0.1ohm. |
14 | Rango de medición de la relación PT | 1-35000, 1-10000, error <0.1%, 10000-35000, error <0.2% |
15 | Medición del error de relación PT | Error típico <0.05%, Error máximo <0.1% |
16 | Medición del ángulo de fase PT | Error máximo: <3min |
