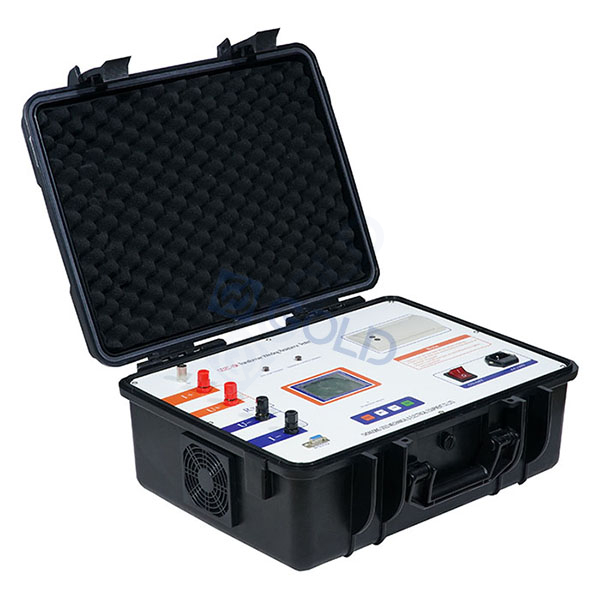

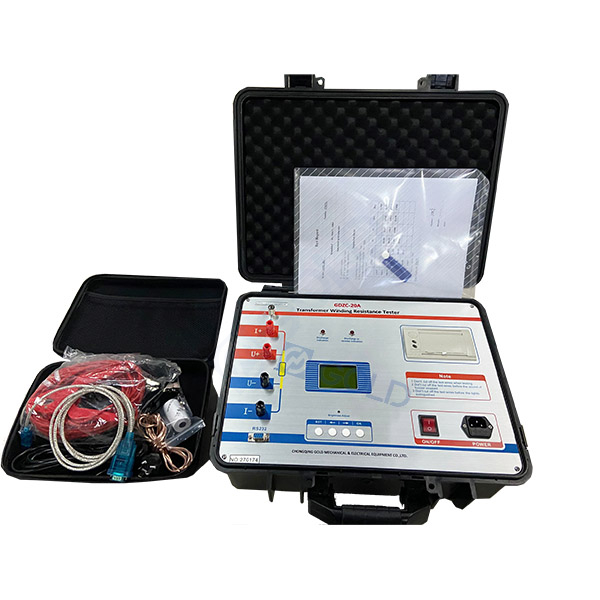

Tester de resistencia DC de transformador de la serie GDZC, ohmímetro de Mirco

El testificador de resistencia de CC de transformador de la serie GDZC se usa para probar la resistencia de CC de transformador semi-acabado o terminado. Agradece a diferentes niveles de voltaje y capacidad del transformador, tenemos una corriente de prueba diferente 2a, 5a, 10a, 20a y 40a para su elección.
Estado de Disponibilidad:
Cantidad:
  • Gdzc

  • GOLD

  • 9030849000

Serie GDZC

Probador de resistencia DC de devanado de transformador, micro ohmímetro

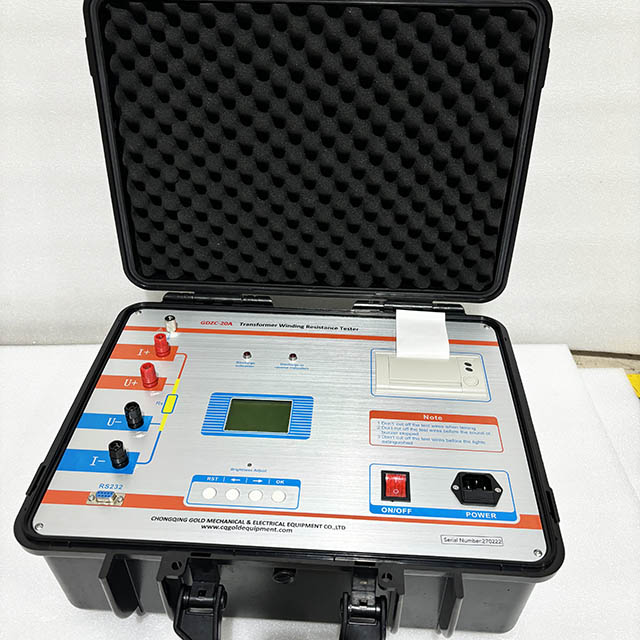

Probador de resistencia al devanado del transformador (2)


Introducción


  • Tester de resistencia DC de devanado de transformador GDZC DC  se usa para probar, instalar e intercambiar el transformador semi-acabado o terminado.

  • Probador de resistencia de devanado del transformador GDZC  también es una necesidad de poder  departamento  hacer pruebas preventivas.

  • Tester de resistencia DC del transformador GDZC DC  puede ayudarlo efectivamente a encontrar desfiguraciones en la fabricación de Transformer,  como la elección del devanado, la soldadura, las articulaciones sueltas, las acciones faltantes y el peligro oculto en la carrera.

  • Para satisfacer la necesidad de una medición rápida de la resistencia de DC, nuestra empresa utiliza nuestra ventaja tecnológica para desarrollar el micro ohmímetro;



Fcomida


  • El probador de resistencia al devanado del transformador de la serie GDZC es adecuado para un transformador a gran escala por encima de 240MVA en pruebas de aumento de temperatura.

  • Medición de resistencia de la bobina del transformador DC

  • Medición de resistencia de la bobina de transformador de corriente (CT) DC

  • Medición de resistencia a la bobina de transformador de voltaje (PT)

  • Medición de resistencia a la bobina del estator generador

  • Después de completar la medición, la bobina detectada se descarga automáticamente.

  • Tester de resistencia directa del transformador de 840 mVa de baja voltaje completado en 2 minutos y los datos son estables y precisos.

  • El canal dual muestra los datos de medición al mismo tiempo.

  • Cada intervalo de 60 segundos imprime automáticamente datos.

  • Equipado con software de conversión de temperatura, forma de onda de curva.

  • También puede conectarse con PC para descargar los resultados de la prueba.


Especificaciones


Artículo GDZC-2A GDZC-10A GDZC-20A GDZC-40A GDZC-100A GDZC-20S
Corriente de prueba 2a 10 A 20A 40A 25a, 50a, 100a

Fase única: 1a, 5a, 10a, 20a,  40A

Tres fase: 1A,  5a,  10 A,  20A

Rango de medición

1μΩ ~ 4.5kohm

1μΩ ~ 20ohm

1μΩ ~ 10ohm

1μΩ ~ 10ohm

50μΩ-200MΩ (100A)



100μΩ-400 MΩ (50A)



200μΩ-800 MΩ (25A)

Fase única:

10mΩ20Ω (1a)

1 MΩ4Ω (5a)

1 MΩ2Ω (10a)

1 MΩ1Ω (20a)

1 MΩ0.5Ω (40a)



Tres fases:

10 MΩ6Ω (1a, cada fase)

1 MΩ1Ω (5a, cada fase)

1 MΩ0.6Ω (10a, cada fase)

1 MΩ0.3Ω (20a, cada fase)

Resolución 1 μΩ
Max.  Error 0.2%RDG+2D
Salida de voltaje 20V
Fuente de alimentación AC220V ± 10 %%, 50Hz/60Hz
Ambiente de trabajo -10 ℃-+40 ℃    Rh≤85%

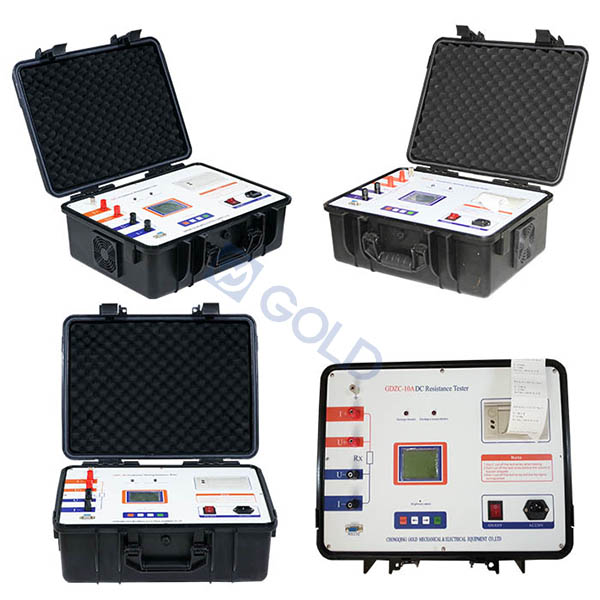

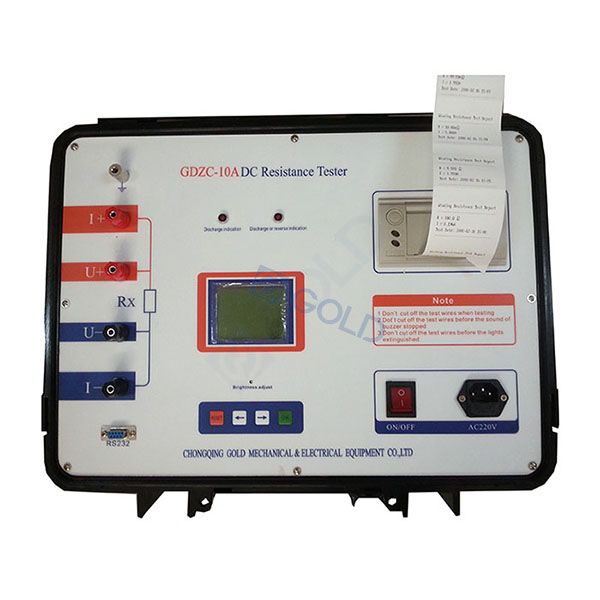

Tester de resistencia de CC de devanado del transformador (1)



Diagrama de cableado


Conecte el pilar de tierra a la tierra firmemente, y luego conecte el cable de alimentación y los cables de prueba, el U+ está dentro del i+, y U- está dentro del i-.

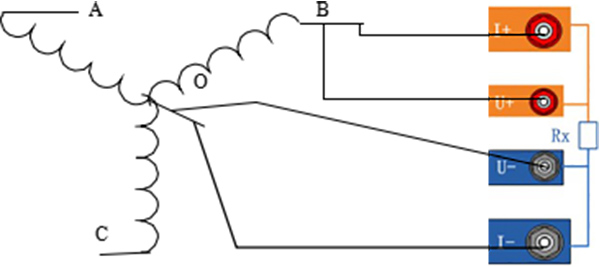

1) Pruebe la resistencia del transformador del modo Y:


Probador de resistencia al devanado del transformador

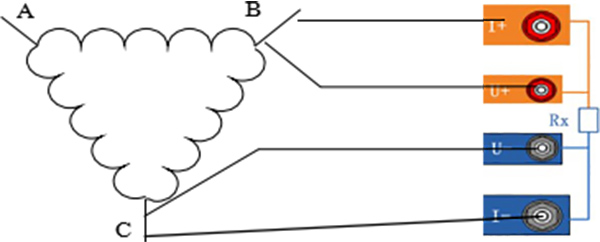

2) Pruebe la resistencia del transformador del modo D. El valor de prueba rantes de Cristo no es la resistencia del devanado BC, necesitas Test RAbundante , Rantes de Cristo, luego calcular rantes de Cristo que es la verdadera resistencia del devanado BC. Riñonalantes de Cristo= M/n;

M = 2 *(RAbundanteRC.A.+RAbundanteRantes de Cristo+Rantes de CristoRC.A.)-(rAbundante2+Rantes de Cristo2-Rantes de Cristo2

N = 2 *(rAbundante+Rantes de Cristo-Rantes de Cristo


Testor de resistencia de CC de devanado del transformador

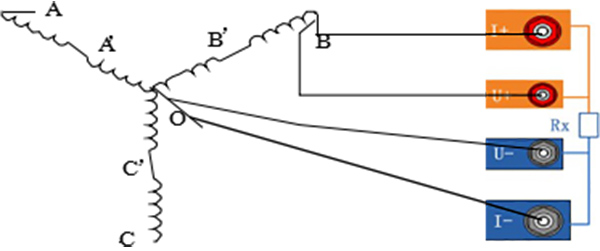

3)  Pruebe la resistencia del transformador del modo Z:


Probador de resistencia al devanado

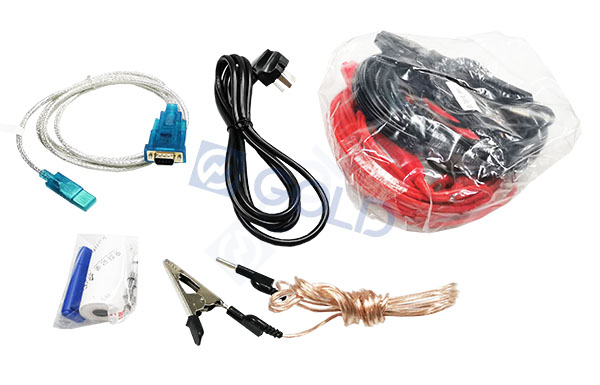

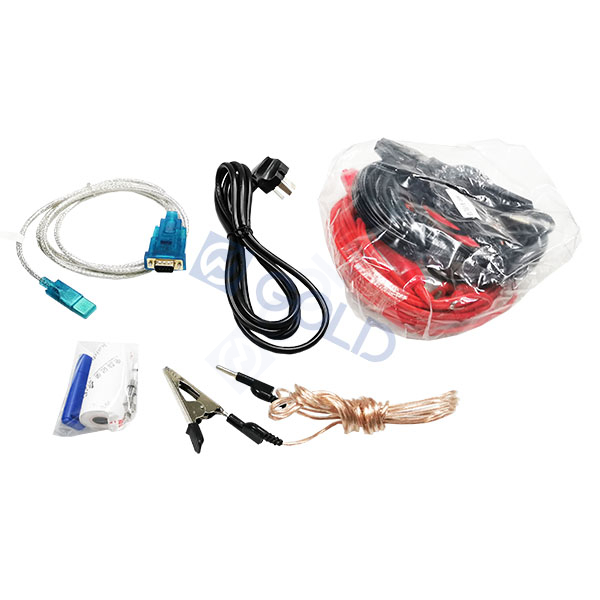

Piezas de repuesto


Probador de resistencia al devanado del transformador (3)
