Gdhz
GOLD
9031809090
Gdzh

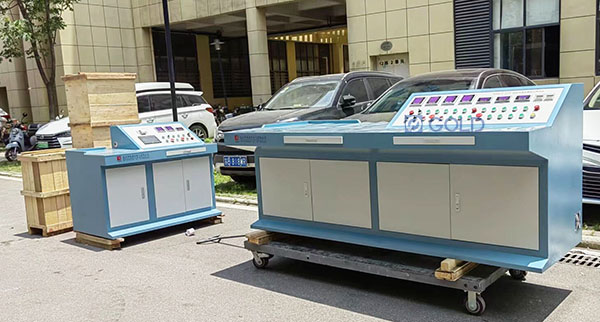

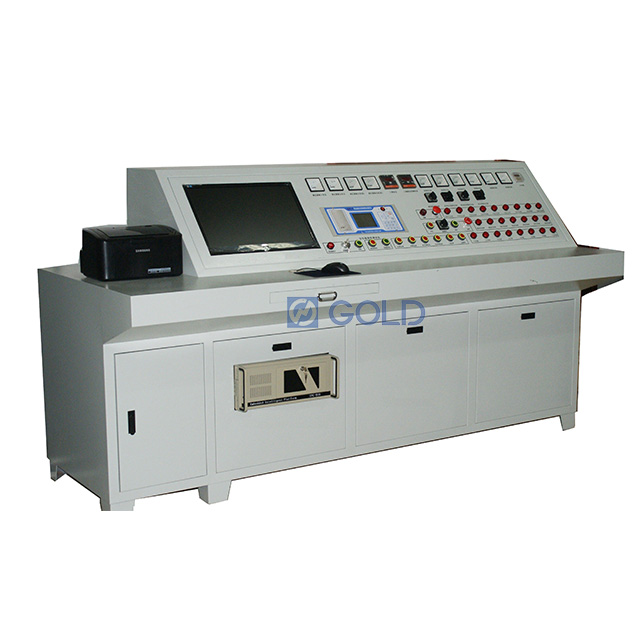

Banco de prueba del sistema de transformador de prueba de transformador integral automático
Funciones
La función de prueba principal incluida en el conjunto de pruebas incluye:
1) relación de voltaje del transformador trifásico y gira la medición
2) Medición del grupo de vectores de transformador trifásico
3) Medición de relación transformadora de fase única, polaridad y ángulo de fase
4) Prueba de resistencia al devanado del transformador
5) Transformador de corriente sin carga (%) y prueba de pérdida de carga sin carga
6) Impedancia de cortocircuito del transformador (%) y prueba de pérdida de carga
7) Prueba de presión aplicada de frecuencia de potencia del transformador
8) Prueba de voltaje de resistencia inducida por transformador
Índice técnico
1 | Fuente de alimentación | AC 220 V ± 10%, 45-65 Hz (soporte de personalización) |
2 | Salida del transformador variable | C.A. 0-600 v@ 17a max/0-300 v@ 34a max |
3 | Capacidad nominal del transformador variable | 10kva |
4 | Precisión del medidor de transformador variable | ± 0.5% de la lectura de escala completa |
5 | Rango de medición de la relación del transformador y precisión | 1-2000 ± 0.2%; 2000-10000 ± 0.5% |
6 | Precisión de la medición de resistencia al devanado | 1.000Ω-1000Ω (20 mA) 100.0mΩ-100.0Ω (200 mma) 10.00MΩ-10.00Ω (2a) 4.000mΩ-4.000Ω (5a) 2.000mΩ-2.000Ω (10 A) 1.000mΩ-1.000Ω (20a) |
7 | Precisión de medición de carga, excitación e impendientes | Voltaje: 0 - 650 Vac rms ± 0.5%Lecturas+0.05%de la lectura de escala completa Actual: 0-60 A ± 0.5%Lecturas+0.05%de la lectura de escala completa |
Observación: El índice técnico y los elementos de prueba pueden ser personalizado de acuerdo con los requisitos del cliente. |
