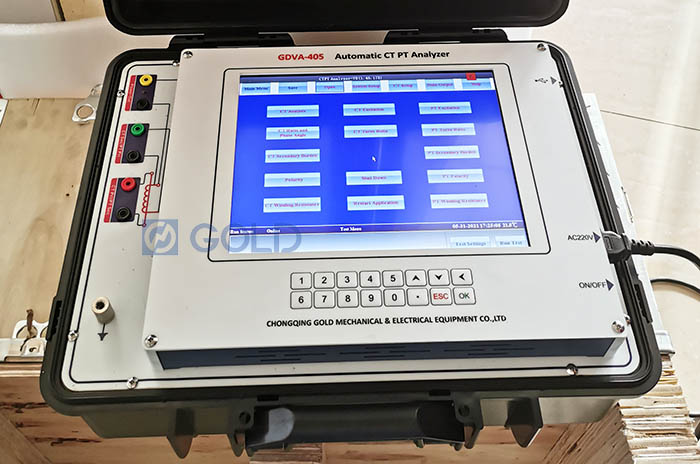

IEC61869 CT PT Analyzer Para el análisis La característica de excitación del transformador actual y el transformador potencial
¿Por qué la prueba CT PT?
Los transformadores de corriente y voltaje son una parte muy importante del sistema de energía. Puede convertir los valores de corriente y voltaje en señales adecuadas para varios sistemas de protección, control y medición en el sistema de energía. La prueba de transformador de corriente y voltaje es un método para probar el rendimiento y la precisión del sensor intestinal y la inspección de su rendimiento interno de aislamiento eléctrico.
El objetivo principal de la corriente y los transformadores de voltaje es garantizar la precisión y confiabilidad de la señal de salida de la corriente y los transformadores de voltaje, y garantizar que cada departamento en el sistema de energía pueda operar correctamente y garantizar la calidad y la seguridad del sistema de energía.
Características técnicas:
Alta precisión de prueba, el valor típico puede alcanzar 0.02%.
El instrumento adopta el principio avanzado del método DC y tiene Velocidad de prueba característica de excitación rápida.
El analizador GDVA-405 CT PT tiene un Función de adivinanzas de la placa de identificación. Para CT y PT con placas de identificación faltantes, el instrumento proporcionará automáticamente la relación Turns, Clase, ALF y la carga nominal.
Computadora industrial incorporada, que está equipado con un sistema XPE integrado y proporciona protección de auto recuperación para la unidad C del sistema, evitando efectivamente las fallas del sistema de software y los ataques de virus.
Fácil de operar, Todos los elementos de prueba se completan automáticamente a la vez, reduciendo el tiempo de prueba para los usuarios.
Solo se requiere un pequeño voltaje y potencia de salida, con un Talla pequeña y peso ligero (peso neto de aproximadamente 13 kg). Fácil de transportar y transportar, muy propicio para las pruebas en el sitio.
Pantalla de pantalla de color grande de 12.1 pulgadas, interfaz gráfica de color inglés completo, conveniente para el intercambio de máquinas humanas.
Con Capacidades de gestión de datos sólidas, los resultados de la prueba se pueden generar directamente en informes de Excel en la máquina y se pueden ver e imprimir directamente. El instrumento puede almacenar más de 5000 informes de prueba internamente. Los resultados de la prueba se pueden exportar desde una unidad USB, que es muy conveniente.
Índice técnico:
1. Estándares de prueba: IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13
2. Fuente de alimentación: AC220V ± 10%, 50/60Hz ± 10%(personalización de soporte).
3. Salida de voltaje: 0.1-180V (AC).
4. Salida de corriente: 0.001-5A (RMS).
5. Salida de potencia: 500VA.
6. Max. Medición de voltaje de rodilla: 60 kV
Medición actual | rango: 0-10a (cambiar automáticamente rango en 0.1/0.4/2/10a). Error: <± 0.1%+0.01%fs. |
| Medición de voltaje | rango: 0-200V (Rango de cambio automáticamente en 1V/10V/70V/200V). Error: <± 0.1%+0.01%fs. |
| Rango de medición de la relación de giros | 1 ~ 35000 1 ~ 2000, error <0.05% 2000 ~ 5000, error <0.1% 5000 ~ 35000, error <0.2% |
| Medición de fase | error: ± 2 minutos; resolución: 0.01min |
| Medición de resistencia al devanado | rango: 0-8kΩ (cambie automáticamente el rango en 2OHM/20OHM/80OHM/800OHM/8KOHM). Error: <0.2%RDG+0.02%FS. Resolución Máxima : 0.1mΩ |
| Medición de temperatura | -50-100 Celsius Grado; Error <3 grados Celsius |
| CT Carga secundaria | Rango: 0-80KOHM (cambie automáticamente el rango en 800OHM/8KOHM/80KOHM). Error: <0.2%RDG+0.02%FS. Resolución máxima: 0.1ohm |
| Rango de medición de la relación PT | 1-35000, 1-10000 Error <0.1%, 10000-35000 Error <0.2% |
| Error de medición de la relación PT | Error típico <0.05%, Error máximo <0.1% Equipar con el comparador de refuerzo PT (opcional), la precisión puede alcanzar el 0.05%. |
Elementos de prueba principales para GDVA-405 IEC61869 CT PT Analyzer:
