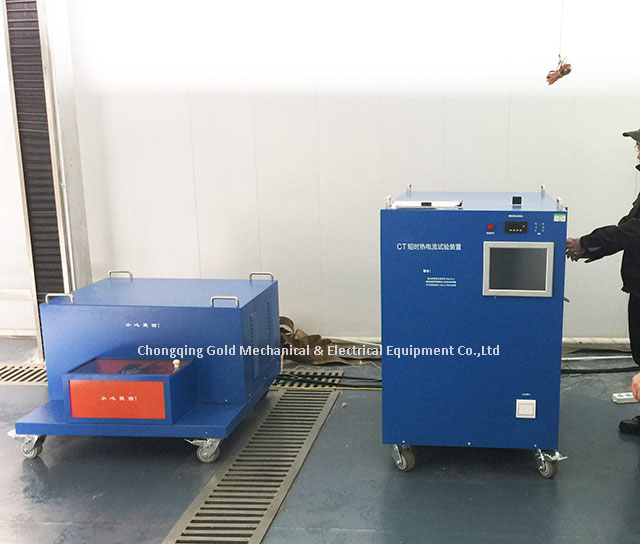

GDCTDW Automático de prueba térmica de tiempo térmico Conjunto de corriente para el transformador de corriente CT

Gdctdw

Conjunto automático de prueba de corriente térmica a corto plazo para el transformador de corriente CT

Introducción

• El conjunto de pruebas de corriente térmica automática de corto tiempo GDCTDW se puede aplicar para realizar una prueba de corriente térmica alta para TC, interruptor de circuito y otros equipos primarios del sistema de energía.

• El conjunto automático de pruebas de corriente térmica a corto plazo realiza una prueba de corriente térmica a corto plazo completa del transformador actual basado en el estándar nacional GB1206 y el estándar internacional IEC60044.

• El principio básico del conjunto de pruebas se describe de la siguiente manera.  En primer lugar, el conjunto de pruebas mide la impedancia del circuito de muestra del transformador de corriente conectado (u otra muestra), y luego controle automáticamente la corriente de salida del dispositivo al valor de corriente de prueba en función de dicha impedancia y la corriente de prueba como establecida. El tiempo de prueba estándar es de 1 segundo. Pero si la corriente de salida y la carga medida por el dispositivo excedieron la salida máxima del dispositivo, el conjunto de pruebas reducirá la corriente de prueba y ampliará la duración de la prueba en función del método de prueba de energía equivalente I2T dado por los estándares. La duración del máximo se controlará dentro de los 5s, y asegurar la energía I2T impuesta en el circuito primario de la muestra durante la prueba será equivalente al valor obtenido durante 1s de prueba de ataque de corriente térmica.

Campo aplicable

1. 1. Fabricante de transformador actual

2. 2. Fabricante de interruptores de circuitos

3. 3. Agencia de inspección de calidad

Índice técnico
