GDVA-405
CHONGQING GOLD
9030849000
Estándar de prueba disponible:
IEC61869
IEC60044-1 Transformadores de instrumentos - Parte 1: Transformadores de corriente.
IEC60044-2 Transformadores de instrumentos - Parte 2: Transformadores de voltaje inductivo
IEC60044-5 Transformadores de instrumentos - Parte 5: Transformadores de voltaje del condensador
IEC60044-6 Transformadores de instrumentos - Parte 6: Requisitos para transformadores de corriente protectores para el rendimiento transitorio.
IEEE STD C57.13-2016 Requisitos estándar de IEEE para transformadores de instrumentos
Introducción

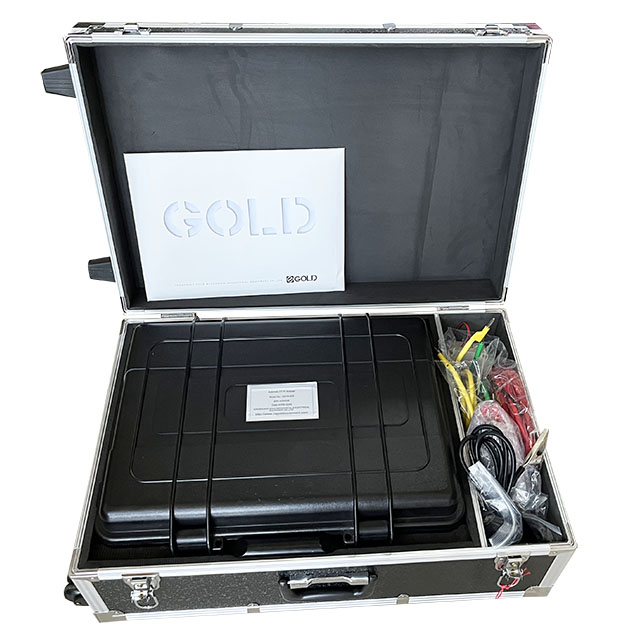

El analizador CT PT automático GDVA-405 es adecuado para probar todo tipo de transformador de corriente y transformador de voltaje, también llamado CT y PT.
El analizador CT PT GDVA-405 puede calcular los errores de relación y los errores del ángulo de fase de CT y PT en la carga nominal y la carga de trabajo en una vez.
También puede evaluar automáticamente los resultados de la prueba de acuerdo con el estándar seleccionado (IEC60044-1, IEC60044-6, IEC61869, IEC60044-2, IEC60044-5, IEEE STD C57.13-2016) para determinar si el transformador está calificado. Y dar una indicación de "pase " o "fail ".
Ventajas para GDVA-405 Automatic CT PT Analyzer
La precisión es 0.02% (típica), 0.1% (garantizada).
Tres o más mediciones consecutivas de la misma TC de muestra, la repetibilidad dentro del 0.02%.
Puede probar todos los tipos de CT: M, P, Tpy, Buje CT, GIS CT.ETC
Realice una variedad de estándares internacionales: IEC60044-1, IEC60044-6, IEC61869, IEC60044-2, IEC60044-5, IEEE STD C57.13-2016.
Todos los elementos de prueba se pueden completar en una sola vez.
Precisión de medición ultra alta y fuertes capacidades de gestión de datos.
El voltaje de punto de rodilla máximo del analizador PT GDVA-405 CT es de 60 kV.
Excelente seguridad en el lugar de trabajo: las pruebas se ejecutan en Max.180V.
Breves tiempos de puesta en marcha (duración de la prueba automática <1min)
Calcule los errores de relación y los errores del ángulo de fase en la carga nominal y la carga de trabajo en una prueba de tiempo
Compare curvas de excitación con curvas de excitación guardadas en la misma ventana
Computadora integrada, potente soporte de software de aplicación.
Rango de medición ultra ancho.
Reemplace el calibrador CT tradicional.
Rango de medición
--- GDVA-405 CT PT Analyzer
| Probar elementos para el transformador de corriente (CT) | Probar elementos para el transformador potencial (PT) |
Detección de relación de giro Verificación de error de relación y ángulo Prueba de polaridad Prueba característica de excitación Medición de resistencia al devanado secundario y medición de carga secundaria Medición de la curva de error de 5% y 10% Análisis de características transitorias Inferencia de placa de identificación automática Voltaje/corriente de punto de rodilla Factor límite de precisión (ALF) Factor de seguridad de instrumentos (FS) Constante de tiempo secundario (TS) Coeficiente de remanencia (KR) Exactitud Inductancia de saturación y desaturación Fuerza electromotriz de la rodilla Limitar la fuerza electromotriz Factor de área Análisis de núcleo de hierro y medición del bucle de histéresis del núcleo | Medición de la relación de giro Verificación de error de relación y ángulo Prueba de polaridad Prueba característica de excitación Prueba de resistencia del devanado primario Prueba de resistencia al devanado secundario Medición de carga secundaria |
Analice su transformador actual (CT)/PT con la presentación de un botón
Potencia en GDVA-405 CT PT Analyzer
Haga clic en "Análisis CT "
Conexión el cable de acuerdo con el diagrama de cableado en el lado derecho de la pantalla
Configure los parámetros de acuerdo con la placa de identificación de CT. Si los parámetros son desconocidos, GDVA-405 inferirá automáticamente.
Prueba de ejecución
Finalmente, el analizador CT PT GDVA-405 mostrará todos los resultados de las pruebas al mismo tiempo, como la relación CT y el ángulo de fase, la carga secundaria de TC, la polaridad, la resistencia al devanado de TC, la excitación CT, la relación CT Turns, etc.
Aplicaciones
Presupuesto
| Nombre del artículo | GDVA-405 Transformador de corriente automática y probador de transformador potencial, CT PT Analyzer | |
| Estándares de prueba | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, IEEE STD C57.13-2016 | |
| Fuente de alimentación | AC220V ± 10%, 50/60Hz ± 10% (Soporte personalizar a AC110V, 120V, 127V) | |
| Salida de voltaje | 0.1-180V (AC) | |
| Salida actual | 0.001-5A (RMS) | |
| Potencia de salida | 500VA | |
| Max. medición de voltaje de rodilla | 60 kV | |
| Medición actual | Rango | 0-10a (cambiar automáticamente rango en 0.1/0.4/2/10a) |
| Error | <± 0.1%+0.01%FS | |
| Medición de voltaje | Rango | 0-200V (rango de cambio automáticamente en 1V/10V/70V/200V) | |
| Error | <± 0.1%+0.01%FS | ||
| Rango de medición de la relación de giros | 1 ~ 35000 1 ~ 2000, error <0.05% 2000 ~ 5000, error <0.1% 5000 ~ 35000, error <0.2% | ||
| Medición de fase | error | ± 2 minutos | |
| resolución | 0.01min | ||
| Medición de resistencia al devanado | Rango | 0-8KΩ (cambie automáticamente el rango en 2ohm/20ohm/80ohm/800ohm/8kohm) | |
| Error | <0.2%RDG+0.02%FS | ||
| Resolución máxima: 0.1mΩ | |||
| Medición de temperatura | -50-100 Celsius Grado; Error <3 grados Celsius | ||
| CT Carga secundaria | Rango | 0-160ohm (rango de cambio automáticamente en 2ohm/20ohm/80ohm/160ohm) | |
| Error | <0.2%RDG+0.02%FS | ||
| Resolución máxima: 0.001ohm | |||
| PT Carga secundaria | Rango | 0-80KOHM (cambie automáticamente el rango en 800OHM/8KOHM/80KOHM) | |
| Error | <0.2%RDG+0.02%FS | ||
| Resolución máxima: 0.1ohm | |||
| Medición de la relación PT | Rango | 1-35000, 1-10000 Error <0.1%, 10000-35000 Error <0.2% | |
| Medición del error de relación PT: error típico <0.05%, Error máximo <0.1% | |||
| Error máximo de medición del ángulo de fase PT <3min | |||
| Hacer evaluación para los resultados de las pruebas de acuerdo con los estándares seleccionados Hacer un informe de palabras para el resultado de la prueba Realice informes de palabras una vez para registros de prueba multigrupo en la PC Calcule los errores de relación y los errores del ángulo de fase en la carga nominal y la carga de trabajo en una prueba de tiempo Compare curvas de excitación con curvas de excitación guardadas en la misma ventana | |||
| Capacidad de memoria | > 1000 grupos resultados de prueba | ||
| Temperatura de condición de trabajo | -10 ℃ ~ 50 ℃; húmedo ≤90% | ||
Control GDVA-405 Automatic CT PT Analyzer por su computadora portátil (Opcional)
Si el analizador CT PT automático GDVA-405 es la versión de soporte de control Ethernet. Puede conectarse con CT PT Analyzer por su computadora portátil. Antes de intentar conectar el analizador CT PT con su computadora portátil. Debe configurar el analizador CT PT y su computadora portátil en el mismo grupo Ethernet. Para asegurarse de que puede obtener la respuesta cuando use el comando "ping " para probar la conexión a Internet desde su computadora portátil a CT PT Analyzer.
